3 Funzionamento manuale e predisposizione
34 TNC 124
Funzioni per selezione origine

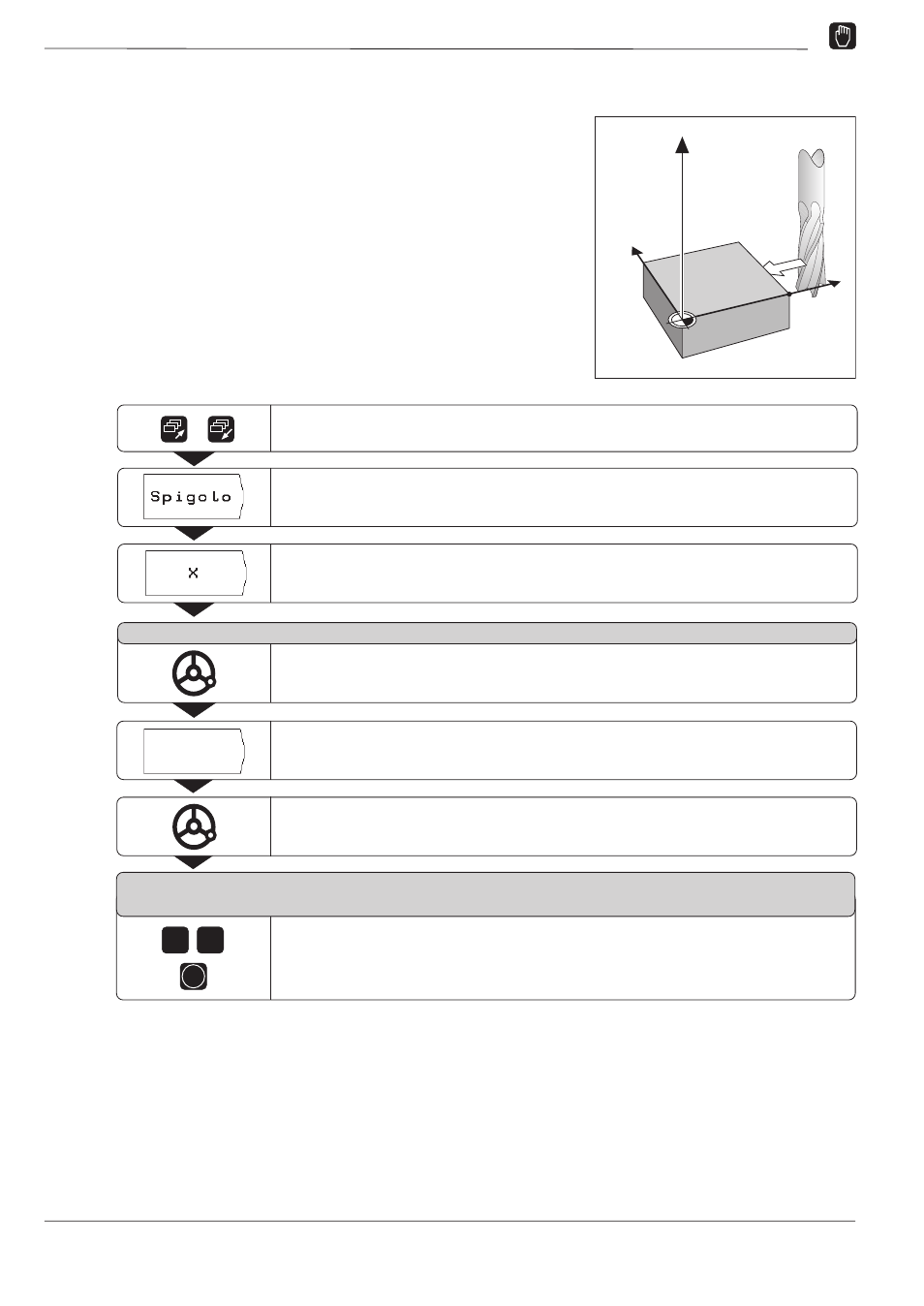

Esempio: Sfioramento spigolo del pezzo, visualizzazione
posizione dello spigolo, selezione spigolo quale
origine
Lo spigolo tastato è parallelo all'asse Y.
Per tutte le coordinate di un'origine è possibile sfiorare spigoli
e superfici come descritto in questa pagina, e selezionarli quale
origine.
Y
X
Z
X?
Modo operativo:
FUNZIONAMENTO MANUALE/VOLANTINO
ELETTRONICO/JOG INCREMENTALE
Selezionare la seconda pagina softkey.
Selezionare l'asse del quale si intende impostare la coordinata: asse X.
Selezionare
Spigolo
.
T a s t a r e n e l l ' a s s e X
/
Memorizzare la posizione dello spigolo del pezzo.
Allontanare l'utensile dallo spigolo del pezzo.
2 0
ENT
I m m e t t e r e v a l o r e p e r X
+ 0
Il TNC predefinisce il valore 0 per la coordinata.
Inserire la coordinata desiderata dello spigolo del pezzo, ad es. X = 20 mm
e
selezionare la coordinata quale origine per questo spigolo del pezzo.
Avvicinare l'utensile allo spigolo del pezzo.
Rileva
