7 Cicli di foratura, maschere di fori e cicli di fresatura nel programma
TNC 124 79
Cicli di foratura nel programma
I
A
A
C
II
III IV
A
t
B
A
C
C

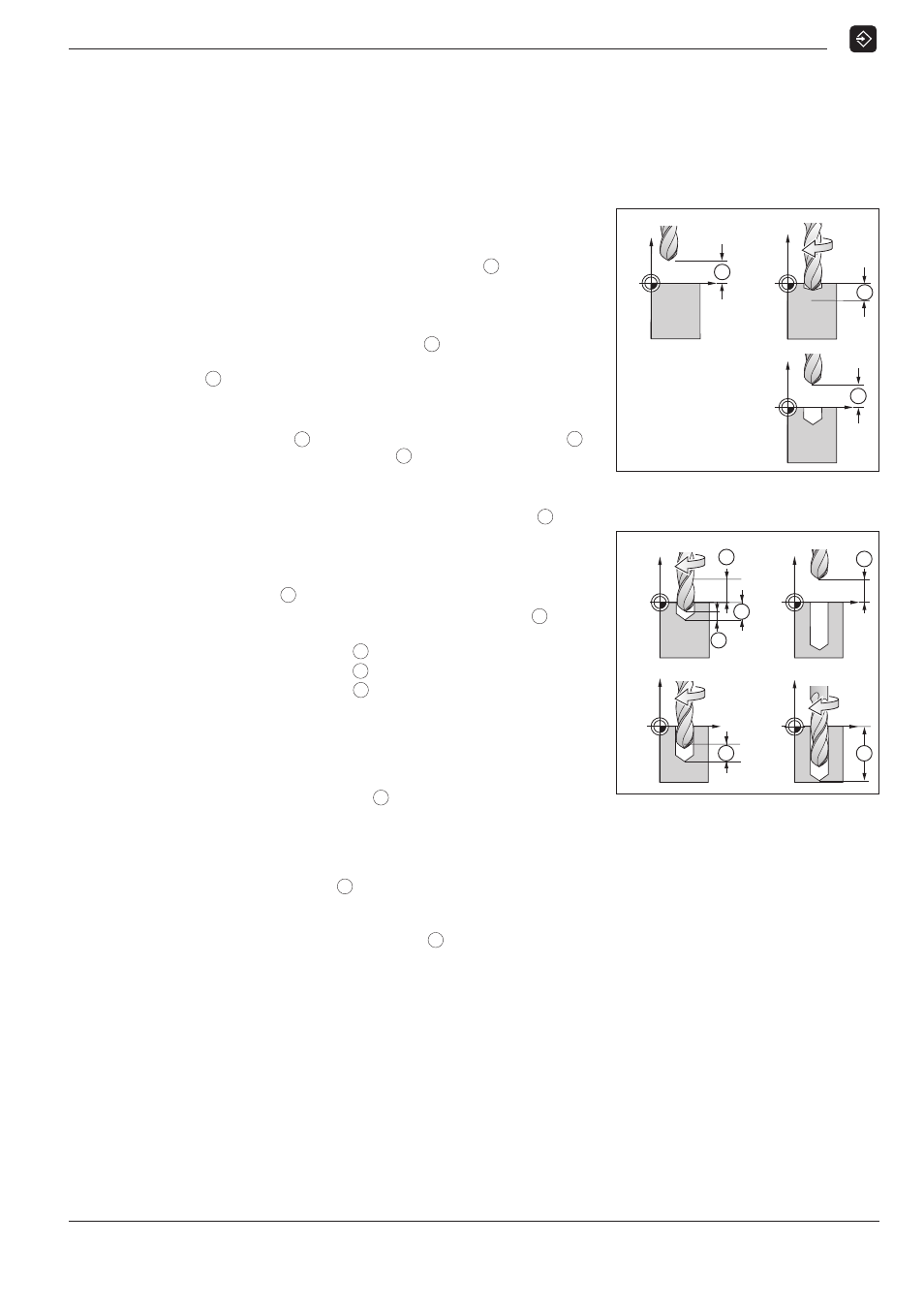

Fig. 7.2: Le fasi
I
e
II
del ciclo
1.0 FORATURA PROFONDA
Fig. 7.3: Le fasi
III
e
IV
del ciclo
1.0 FORATURA PROFONDA
FORATURA PROFONDA
Con il ciclo
1.0 FORATURA PROFONDA
il TNC esegue i fori in più
avanzamenti alla profondità programmata.
Esecuzione ciclo
L'esecuzione del ciclo è rappresentato nelle figure 7.2 e 7.3.
I :
Il TNC posiziona la punta alla distanza di sicurezza A sulla
superficie del pezzo.
II :
Il TNC esegue il foro con avanzamento di lavorazione F
fino alla prima profondità di avanzamento C . Quindi ritrae
in rapido (F MAX) la punta dal foro e la riporta alla distanza di
sicurezza A .
III :
Il TNC porta la punta di nuovo nel foro e la posiziona in rapido fino
alla distanza di arresto t all'ultima profondità di avanzamento C .
Quindi esegue un altro avanzamento C .
IV :
Il TNC ritrae di nuovo la punta e ripete la fase di foratura
(avanzamento/ritiro), fino a raggiungere la profondità foro B .
Alla base del foro il TNC attende per spogliatura e riporta quindi la
punta in rapido (F MAX) all'altezza di sicurezza.
Distanza di arresto t
Il TNC determina automaticamente la distanza di arresto t per la
lavorazione:
Profondità < 30 mm: t = 0,6 mm
Profondità tra 30 mm-350 mm: t = 0,02 • profondità foro
Profondità > 350 mm: t = 7 mm
Immissioni nel ciclo 1.0 FORATURA PROFONDA
• Altezza di sicurezza -
ALTEZ.
Altezza di sicurezza alla quale il TNC può portare la punta nel
piano di lavoro senza pericolo di collisione
• Distanza di sicurezza -
DIST. A
Dall'altezza di sicurezza alla distanza di sicurezza il TNC sposta
l'utensile in rapido
• Superficie del pezzo -
SUPERF
Coordinata assoluta della superficie del pezzo
• Profondità foro -
PROF.
B
Distanza tra la superficie del pezzo e la base del foro
(punta del cono di foratura)
• Profondità di avanzamento -
AVANZ.
C
Quota della quale il TNC avanza la punta
• Tempo di attesa -
T.ATT.
in [s]
Il TNC esegue la spogliatura del cono di foratura alla base del
foro durante il tempo di attesa.
• Avanzamento -
F
in [mm/min]
Velocità di traslazione della punta in foratura profonda
Profondità di foratura e profondità di avanzamento
La profondità di avanzamento non deve necessariamente essere un
multiplo della profondità di foratura.
Se la profondità di avanzamento è maggiore o uguale alla profondità
di foratura, con un avanzamento il TNC porta la punta alla base del
foro.
