4 Posizionamento con immissione manuale
52 TNC 124

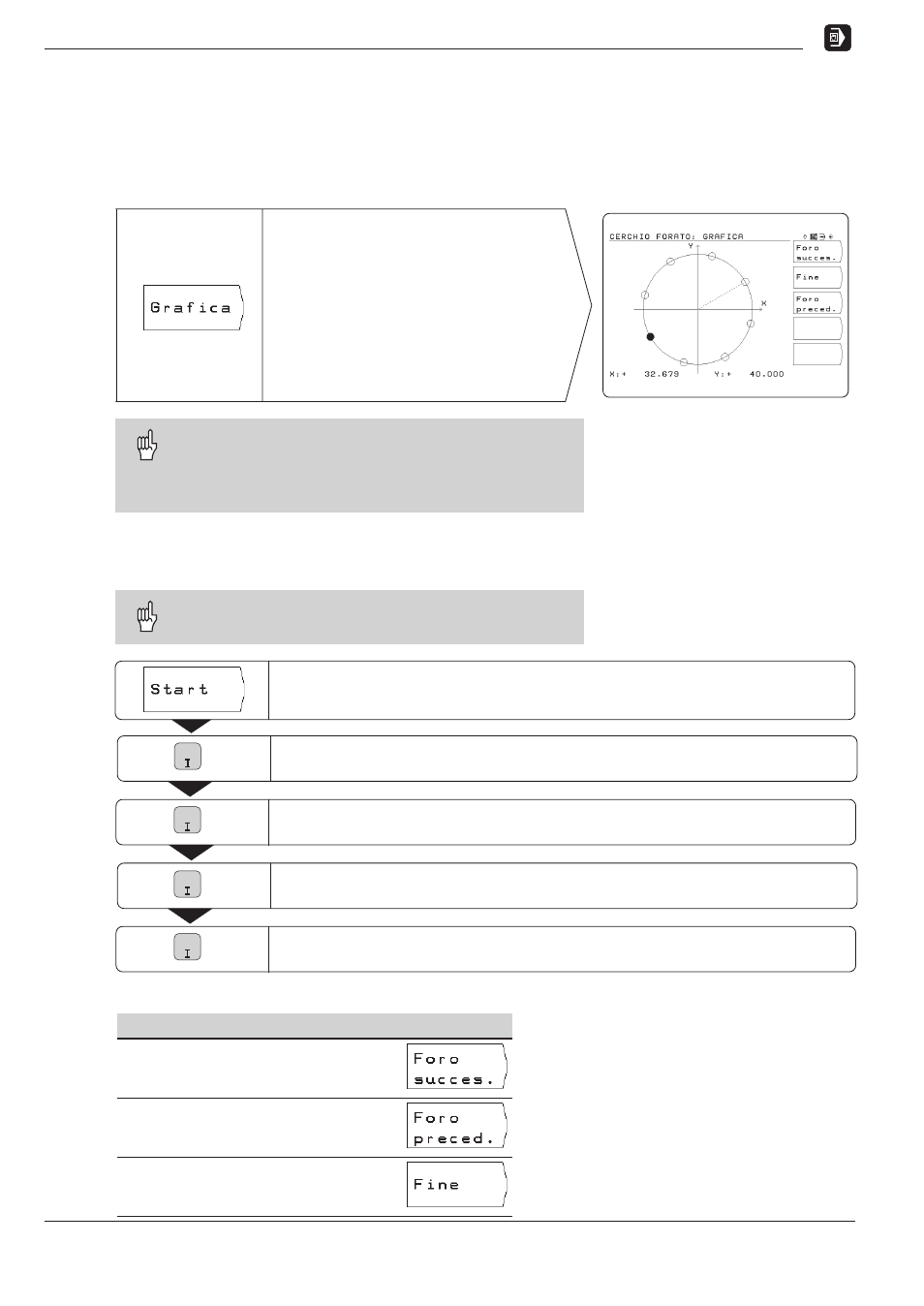

Fase 2:
Visualizzazione grafica cerchio forato
Con la grafica cerchio forato è possibile verificare immediatamente
i dati impostati.
Nella grafica il cerchio pieno indica il foro selezionato.
Il TNC visualizza graficamente il
cerchio forato sullo schermo;
nell'esempio una circonferenza con
8 fori, il primo foro a 30°.
Le coordinate del foro sono indicate
in basso sullo schermo.
Cerchio forato
Il senso di rotazione della grafica del cerchio forato
viene definito con un parametro utente (vedi capitolo 13).
Il TNC è in grado di visualizzare in modo speculare
la grafica delle maschere di fori (vedi capitolo 13).
Fase 3:
Esecuzione
Prima dell'esecuzione verificare i dati immessi nel ciclo di foratura!
Il senso di rotazione del cerchio forato viene definito
con un parametro utente (vedi capitolo 13).
Funzioni per esecuzione e grafica
Funzione Softkey
Foro successivo
Ritorno al foro precedente
Fine esecuzione/grafica
Eseguire il foro successivo e allo stesso modo tutti gli altri.
Forare. Il TNC esegue il foro in base all'ultima impostazione eseguita in
Foratura profonda
(oppure
Maschiatura
).
Preposizionarsi sulla seconda coordinata dell'asse.
Avviare l'esecuzione del cerchio forato.
Preposizionarsi sulla prima coordinata dell'asse. NC
