4
Posizionamento con immissione manuale
TNC 124
49
Cerchio forato
Del cerchio forato è necessario conoscere:
Circonferenza o arco di circonferenza
Numero dei fori
Coordinate del centro e raggio del cerchio
Angolo di partenza: posizione angolare del primo foro
Solo per arco di circonferenza: passo angolare tra i fori
Foratura o maschiatura
Il TNC calcola le coordinate di tutti i fori.
Grafica cerchio forato
Grazie alla grafica è possibile verificare prima della lavorazione,
se il TNC ha calcolato il cerchio forato come desiderato.
La grafica costituisce un valido aiuto anche per
selezionare direttamente i fori
eseguire i fori separatamente
saltare alcuni fori
Elenco funzioni
Funzione
Softkey/Tasto
Commutazione su circonferenza
Commutazione su arco di circonferenza
Passaggio alla successiva riga
di immissione superiore
Passaggio alla successiva riga
di immissione inferiore
Conferma dei valori immessi
ENT

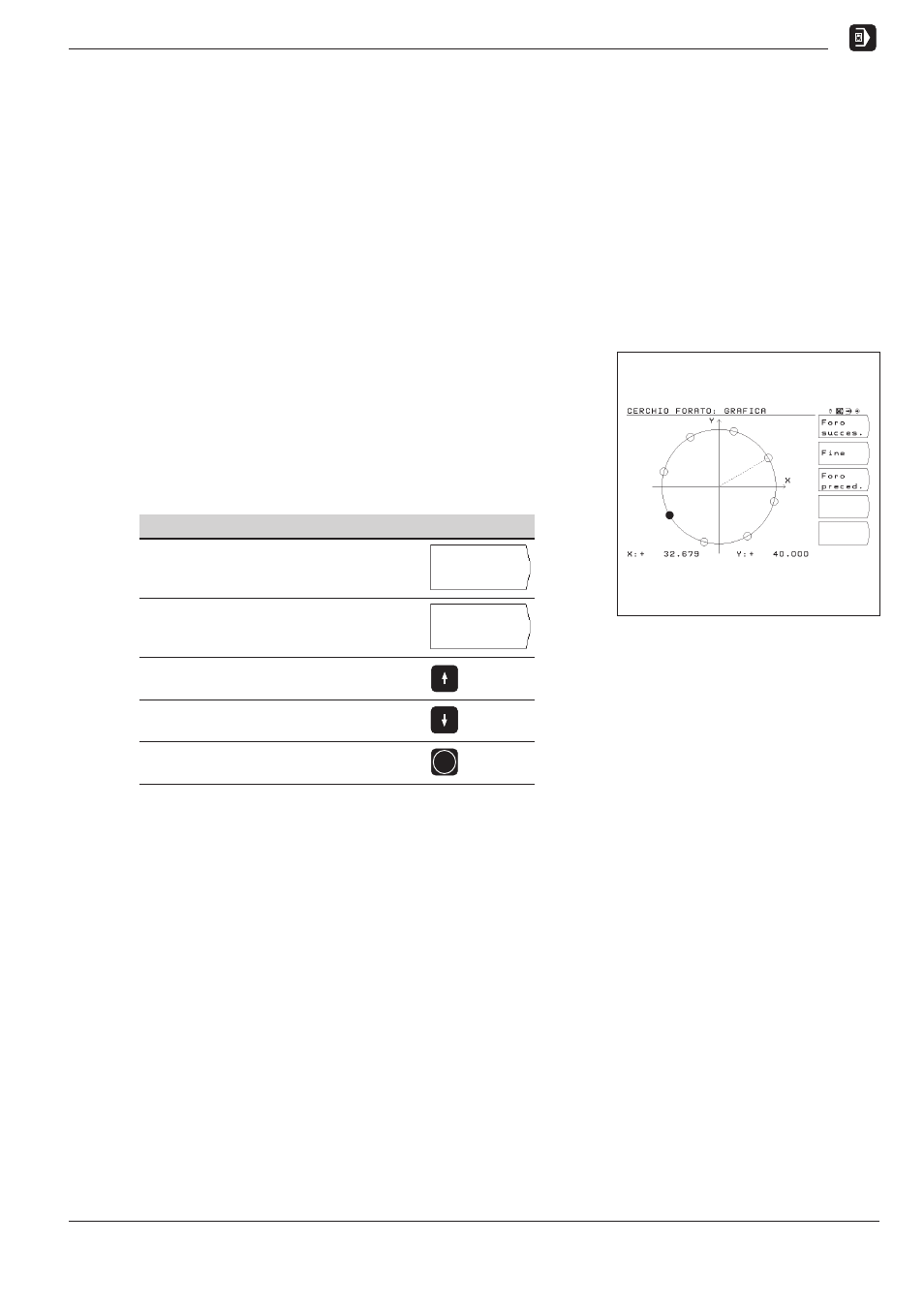

Fig. 4.5:
Grafica per
Cerchio forato
Circon-
ferenza
Arco di
circon.
