5
Memorizzazione programmi
TNC 124
59
Memorizzazione programmi
Modo operativo EDITING
Nel modo operativo
EDITING
si memorizzano nel TNC le fasi di
lavoro, ad esempio per realizzare piccole serie.
Programmi nel TNC
Il TNC memorizza le fasi di lavorazione in programmi, che possono
essere modificati ed eseguiti quante volte si desidera.
Con la funzione
Esterno
è possibile memorizzare i programmi
sull'unità a dischi FE 401 B HEIDENHAIN e, se richiesto caricarli
nuovamente nel TNC, senza dover ripetere la compilazione dei
programmi.
I programmi possono essere trasferiti anche su personal computer
(PC) oppure su stampante.
Memoria programmi
Il TNC 124 è in grado di memorizzare contemporaneamente fino ad
un massimo di 20 programmi con in totale 2 000 blocchi CN.
Un programma può contenere al massimo 1 000 blocchi CN.
Visualizzazione posizioni durante l'immissione programma
Nel modo operativo
EDITING
il TNC visualizza le posizioni attuali in
basso sullo schermo, in corrispondenza dell'ultimo softkey.
Funzioni programmabili
Valori nominali di posizionamento
Avanzamento F, velocità mandrino S e funzione ausiliaria M
Richiamo utensile
Cicli per foratura profonda e maschiatura
Ciclo cerchio forato e serie di fori
Ripetizioni di parti di programma:
Una parte di programma viene impostata una volta ed eseguita
in successione fino ad un massimo di 999 volte.
Sottoprogrammi:
Una parte di programma viene impostata una volta ed eseguita
un numero a scelta di volte in diversi punti del programma.
Richiamo origine
Tempo di attesa
Interruzione programma
Conferma posizioni: modo Teach-In
Questa funzione permette di trasferire direttamente in un
programma le posizioni reali dell'utensile o anche le posizioni
nominali per la lavorazione.
In molti casi la funzione Teach-In consente quindi di evitare il
reinserimento di dati numerici.
Esecuzione programmi
Nel capitolo 10 è descritto il modo operativo
ESECUZIONE
PROGRAMMA
, che consente di eseguire un programma per la
lavorazione del pezzo.
5

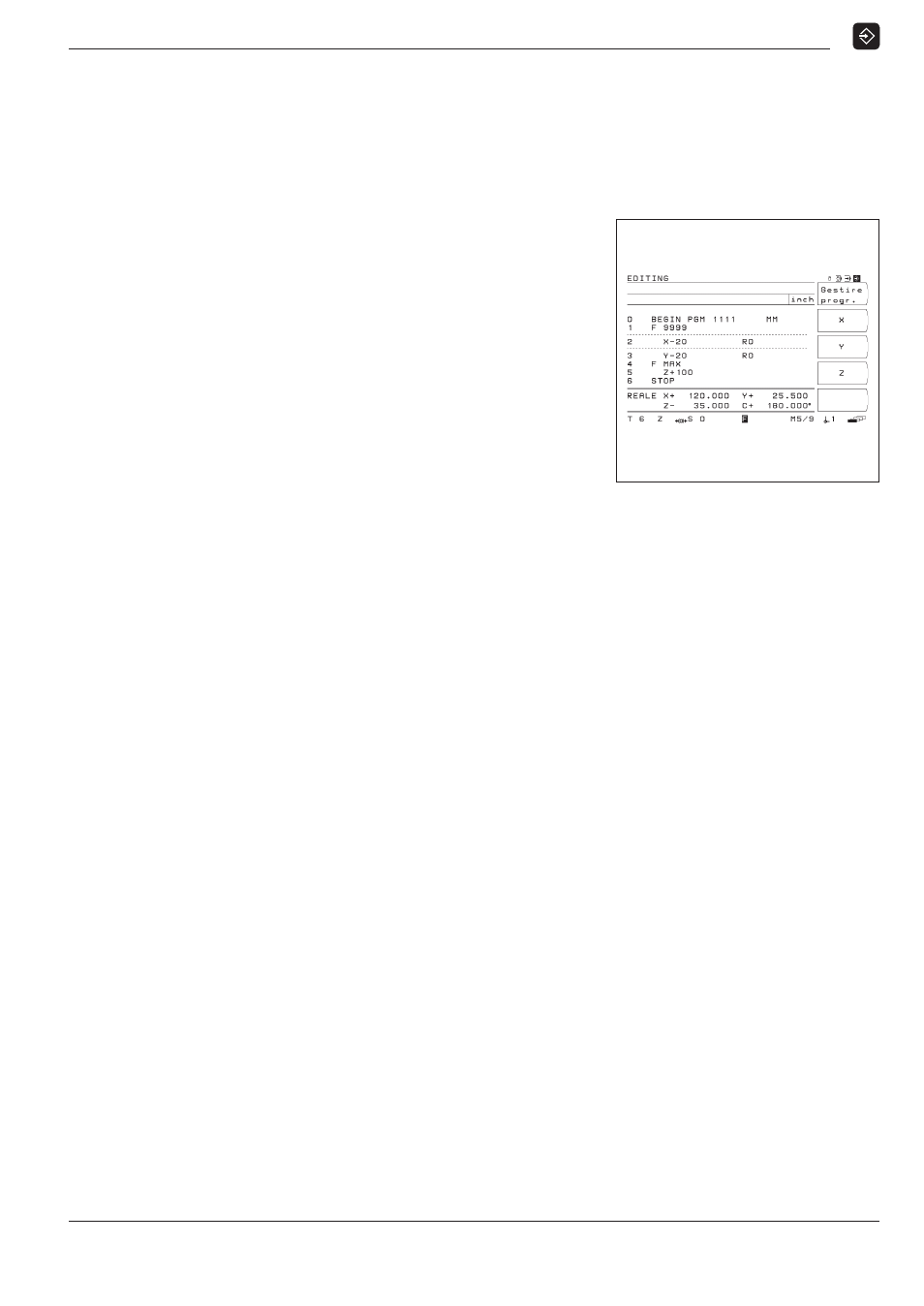

Fig. 5.1:
La prima pagina softkey del modo
operativo
EDITING
