HEIDENHAIN iTNC 530 95
2.5 Rotazione del piano di la
v
o
ro
(opzione sof
tw
a
re
1)

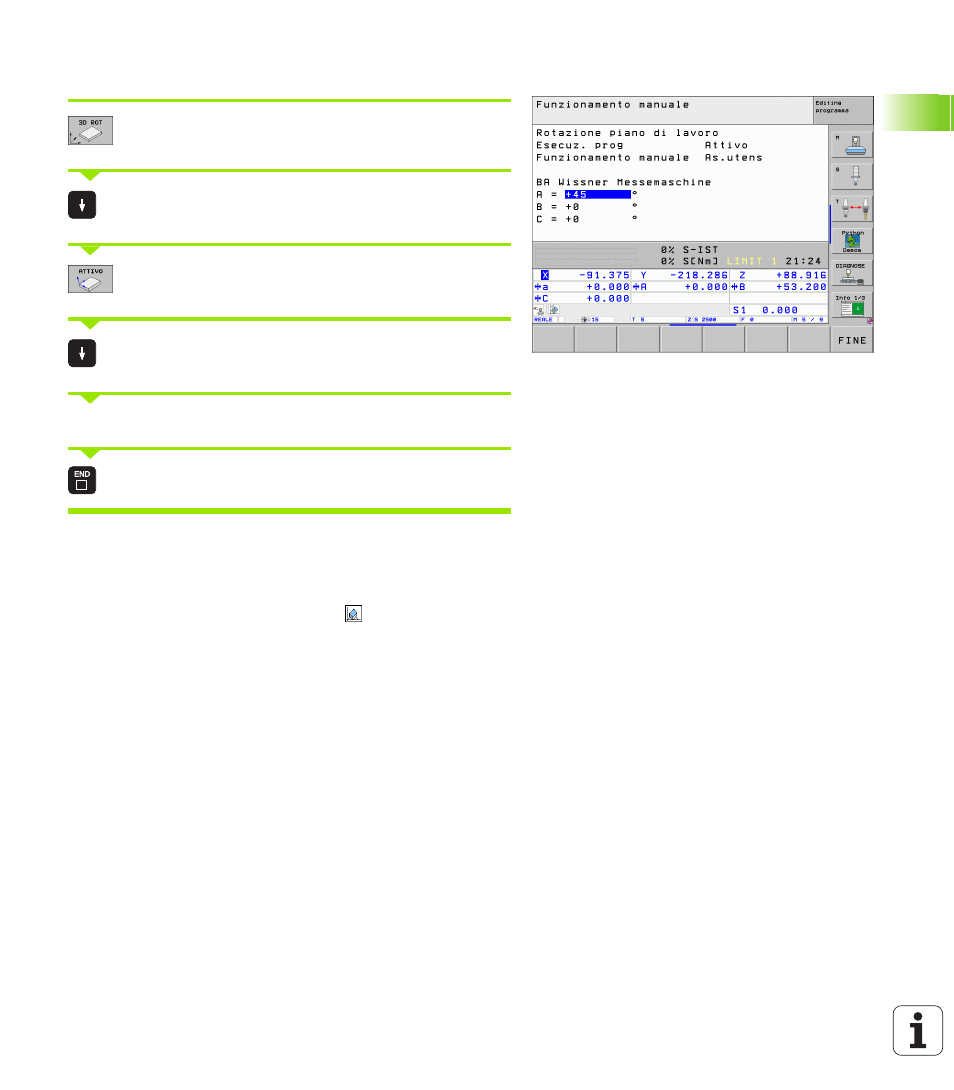

Attivazione della rotazione manuale
Selezione della rotazione manuale: premere il softkey
3D ROT
Con il tasto freccia posizionare il campo chiaro
sull'opzione Funzionamento manuale
Attivazione della rotazione manuale: premere il
softkey ATTIVO
Con il tasto freccia posizionare il campo chiaro
sull'asse rotativo desiderato
Inserire l'angolo di rotazione
Per concludere l'inserimento: tasto END
Per la disattivazione, nel menu ROTAZIONE DEL PIANO DI LAVORO
impostare su Inattivo le relative modalità operative.
Quando la funzione ROTAZIONE DEL PIANO DI LAVORO è attiva e il
TNC sta spostando gli assi secondo il piano ruotato, nella
visualizzazione di stato compare il simbolo
.
Impostando la funzione ROTAZIONE DEL PIANO DI LAVORO per la
modalità operativa ESECUZIONE PROGRAMMA su Attivo, l'angolo di
rotazione inserito nel menu diventa attivo dal primo blocco del
programma da eseguire. Se nel programma di lavorazione viene
utilizzato il ciclo 19 PIANO DI LAVORO o la funzione PLANE, sono attivi i
valori angolari definiti in questi. In questo caso i valori angolari inseriti
nel menu verranno sovrascritti dai valori chiamati.
