HEIDENHAIN iTNC 530 563
9.2 La funzione PLANE: Rotazione del pi
ano di la
v
o
ro
(opzione sof
tw
a
re
1)

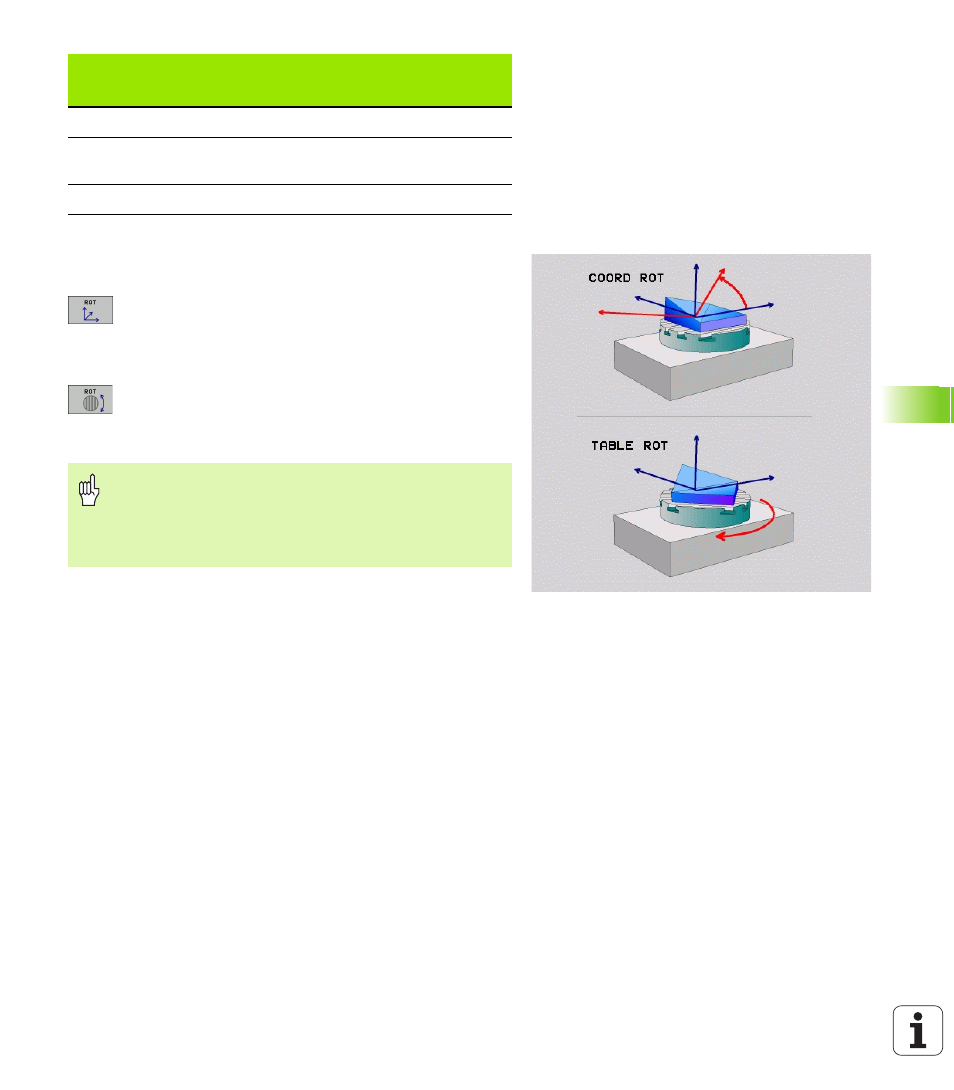

Selezione del tipo di conversione (introduzione opzionale)
Per le macchine dotate di tavola circolare C, è disponibile una funzione
con cui è possibile definire il tipo di conversione:
 COORD ROT stabilisce che la funzione PLANE deve
ruotare solo il sistema di coordinate sull’angolo di
rotazione definito. La tavola circolare non si muove, la
compensazione della rotazione avviene su base
matematica
 TABLE ROT stabilisce che la funzione PLANE deve
posizionare la tavola circolare sull’angolo di rotazione
definito. La compensazione avviene attraverso una
rotazione del pezzo
–90 < A < +10 A+0, C+0 non progr. A–45, C–90
–90 < A < +10 A+0, C+0 + Messaggio di
errore
Nessuna A+0, C-135 + A+45, C+90
Finecorsa
Posizione di
partenza
SEQ
Posizione
dell’asse
risultante
Se si impiega la funzione PLANE AXIS le funzioni COORD ROT
e TABLE ROT non hanno alcuna funzione.
Se si impiega la funzione TABLE ROT in collegamento con
una rotazione base e angolo di orientamento 0, il TNC
orienta la tavola sull'angolo definito nella rotazione base.
