352 8 Programmazione: Cicli
8.3 Definizione sag
o
ma P
A
T
TERN DEF

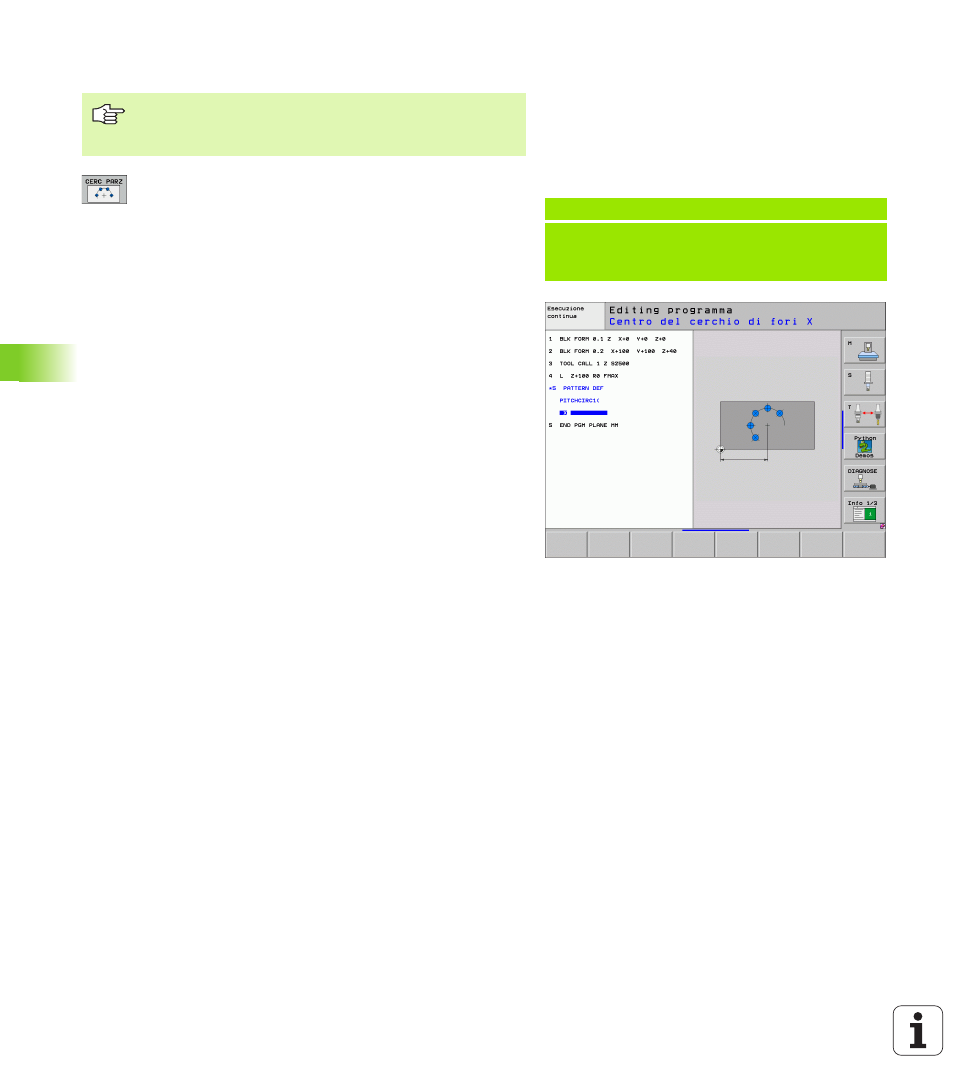

Definizione cerchio primitivo
 Centro del cerchio di fori X (valore assoluto):
coordinata del centro del cerchio nell'asse X
 Centro del cerchio di fori Y (valore assoluto):
coordinata del centro del cerchio nell'asse Y
 Diametro del cerchio di fori : Diametro del cerchio
di fori
 Angolo di partenza : angolo polare della prima
posizione di lavorazione. Asse di riferimento: asse
principale del piano di lavoro attivo (per es. X con asse
utensile Z). Il valore può essere inserito con segno
positivo o negativo
 Passo angolare/angolo finale : angolo polare
incrementale tra due posizioni di lavorazione. Il valore
può essere inserito con segno positivo o negativo In
alternativa angolo finale inseribile (commutazione
tramite softkey)
 Numero di lavorazioni : numero totale di posizioni di
lavorazione sul cerchio
 COORD. SUPERFICIE PEZZO (valore assoluto): Inserire la
coordinata Z da cui deve partire la lavorazione
Se si definisce una superficie del pezzo in Z diversa da
0, questo valore ha effetto aggiuntivo rispetto alla
superficie del pezzo Q203 definita nel ciclo di lavorazione.
Esempio: Blocchi NC
10 L Z+100 R0 FMAX
11 PATTERN DEF
PITCHCIRC1 (X+25 Y+33 D80 START+45 STEP30
NUM8 Z+0)
