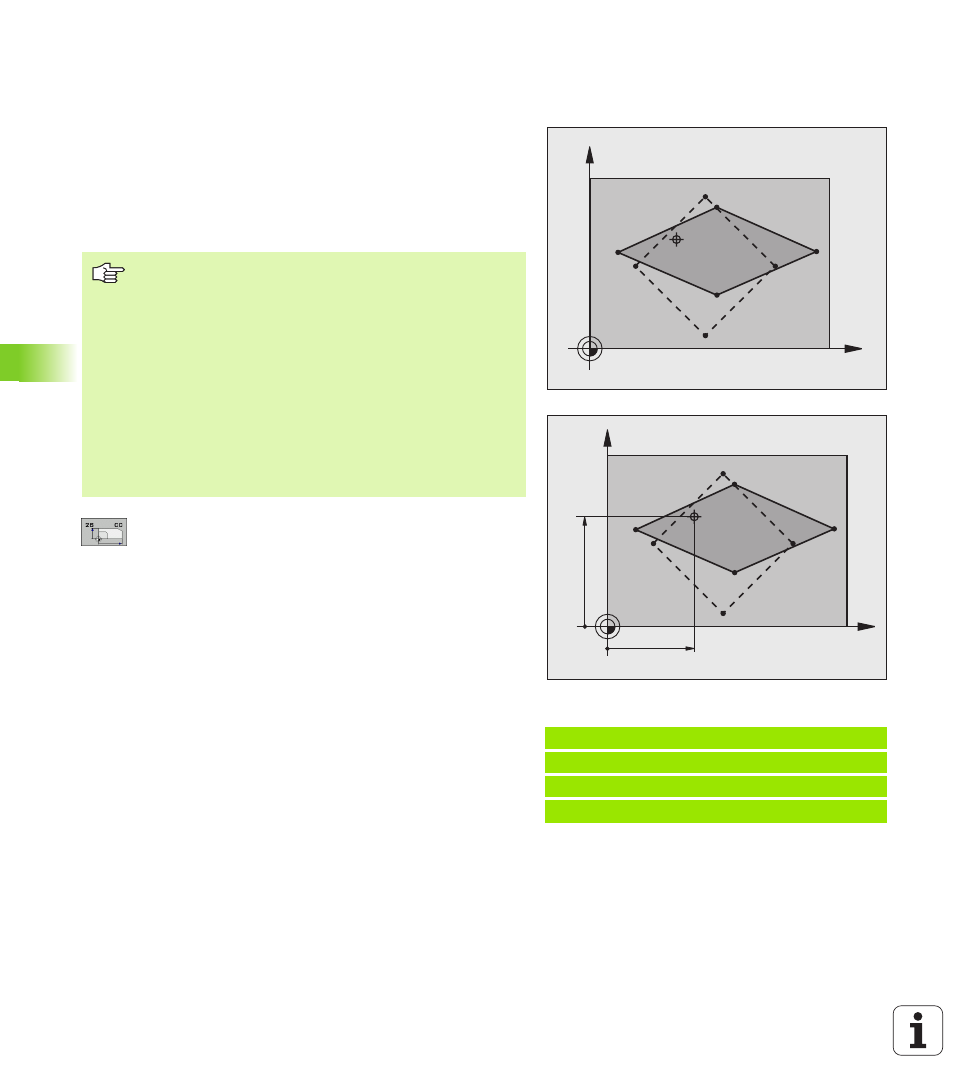

524 8 Programmazione: Cicli
8.12 Cicli per la con
v
ersione di coor
dinat
e
FATTORE DI SCALA INDIVIDUALE PER ASSE
(Ciclo 26)
Con il ciclo 26 si può tenere conto di fattori di restringimento e di
maggiorazione specifici per gli assi.
Attivazione
Il FATTORE SCALA è attivo dalla sua definizione nel programma. Esso
è attivo anche nel modo operativo Introduzione manuale dati. Il TNC
visualizza il fattore di scala attivo nell'indicazione di stato
supplementare.
 ASSE E FATTORE : inserire l'asse/gli assi delle coordinate
e il (i) fattore(i) dell’allungamento o della
compressione individuale per asse. Introdurre un
valore positivo - massimo 99,999 999 -
 COORDINATE DEL CENTRO : centro dell'allungamento o
della compressione individuale per asse
Gli assi delle coordinate vengono selezionati mediante softkey.
Annullamento
Riprogrammare il ciclo FATTORE SCALA inserendo il fattore 1 per il
relativo asse
Esempio: Blocchi NC
25 CALL LBL 1
26 CYCL DEF 26.0 FATT. SCALA SPECIF.
27 CYCL DEF 26.1 X 1.4 Y 0.6 CCX+15 CCY+20
28 CALL LBL 1
X
Y
CC
15
X
Y
20
CC
Da osservare prima della programmazione
Gli assi di coordinate con posizioni per traiettorie circolari
non possono essere allungati o compressi con fattori di
scala differenti.
Per i singoli assi di coordinate è possibile inserire un
fattore di scala individuale.
Inoltre è possibile programmare le coordinate di un centro
valido per tutti i fattori di scala.
Questo permette un allungamento o una compressione
del profilo rispetto al centro, quindi non necessariamente
da e verso l'origine attiva come nel ciclo 11 FATTORE DI
SCALA.
