HEIDENHAIN iTNC 530 349
8.3 Definizione sag
o
ma P
A
T
TERN DEF

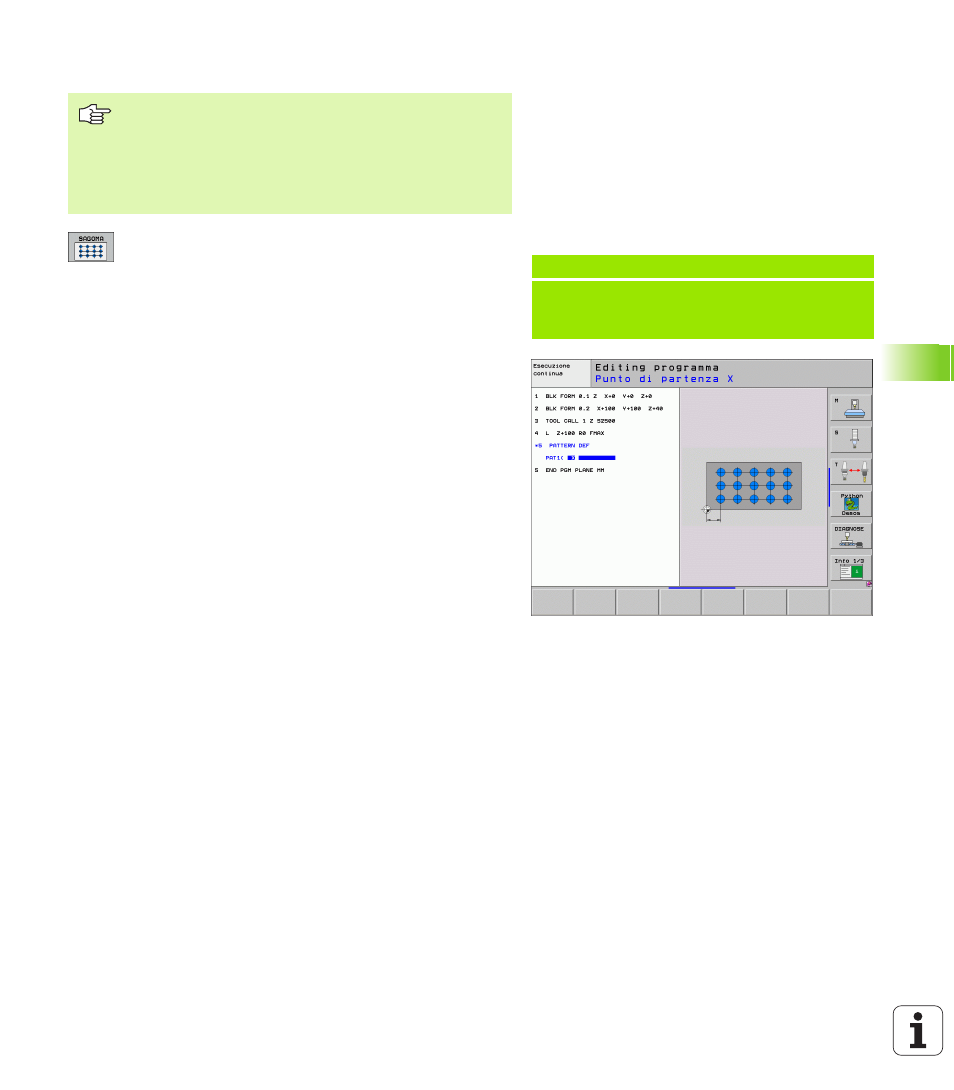

Definizione di sagoma singola
 Punto di partenza X (assoluto): coordinata del punto
di partenza della sagoma nell'asse X
 Punto di partenza Y (valore assoluto): coordinata del
punto di partenza della sagoma nell'asse Y
 Distanza posizioni lavorazione X (in valore
incrementale): Distanza tra due posizioni di
lavorazione in direzione X. Il valore può essere inserito
con segno positivo o negativo
 Distanza posizioni lavorazione Y (in valore
incrementale): Distanza tra due posizioni di
lavorazione in direzione Y. Il valore può essere inserito
con segno positivo o negativo
 Numero colonne : numero totale di colonne della
sagoma
 Numero righe : numero totale di righe della sagoma
 Rotazione di tutta la sagoma (valore assoluto):
angolo di rotazione con cui tutta la sagoma viene
ruotata intorno al punto di partenza inserito. Asse di
riferimento: asse principale del piano di lavoro attivo
(per es. X con asse utensile Z). Il valore può essere
inserito con segno positivo o negativo
 Rotazione asse principale : angolo di rotazione con
cui esclusivamente l'asse principale del piano di
lavoro viene distorto rispetto al punto di partenza
inserito. Il valore può essere inserito con segno
positivo o negativo
 Rotazione asse secondario : angolo di rotazione con
cui esclusivamente l'asse secondario del piano di
lavoro viene distorto rispetto al punto di partenza
inserito. Il valore può essere inserito con segno
positivo o negativo
 COORD. SUPERFICIE PEZZO (valore assoluto): Inserire la
coordinata Z da cui deve partire la lavorazione
Se si definisce una superficie del pezzo in Z diversa da
0, questo valore ha effetto aggiuntivo rispetto alla
superficie del pezzo Q203 definita nel ciclo di lavorazione.
I parametri Rotazione asse principale e Rotazione asse
secondario
agiscono in modo additivo rispetto a una
Rotazione di tutta la sagoma già eseguita.
Esempio: Blocchi NC
10 L Z+100 R0 FMAX
11 PATTERN DEF
PAT1 (X+25 Y+33,5 DX+8 DY+10 NUMX5
NUMY4 ROT+0 ROTX+0 ROTY+0 Z+0)
