9 Programmazione: Funzioni speciali
9.2 La funzione PLANE: Rotazione del pi
ano di la
v
o
ro
(opzione sof
tw
a
re
1)
Definizione del comportamento nel
posizionamento della funzione PLANE
Panoramica
Indipendentemente dalla funzione PLANE utilizzata per definire il piano
di lavoro orientato, le seguenti funzioni sono sempre disponibili per il
comportamento nel posizionamento:
Orientamento automatico
Selezione delle possibilità di orientamento alternative
Selezione del tipo di conversione

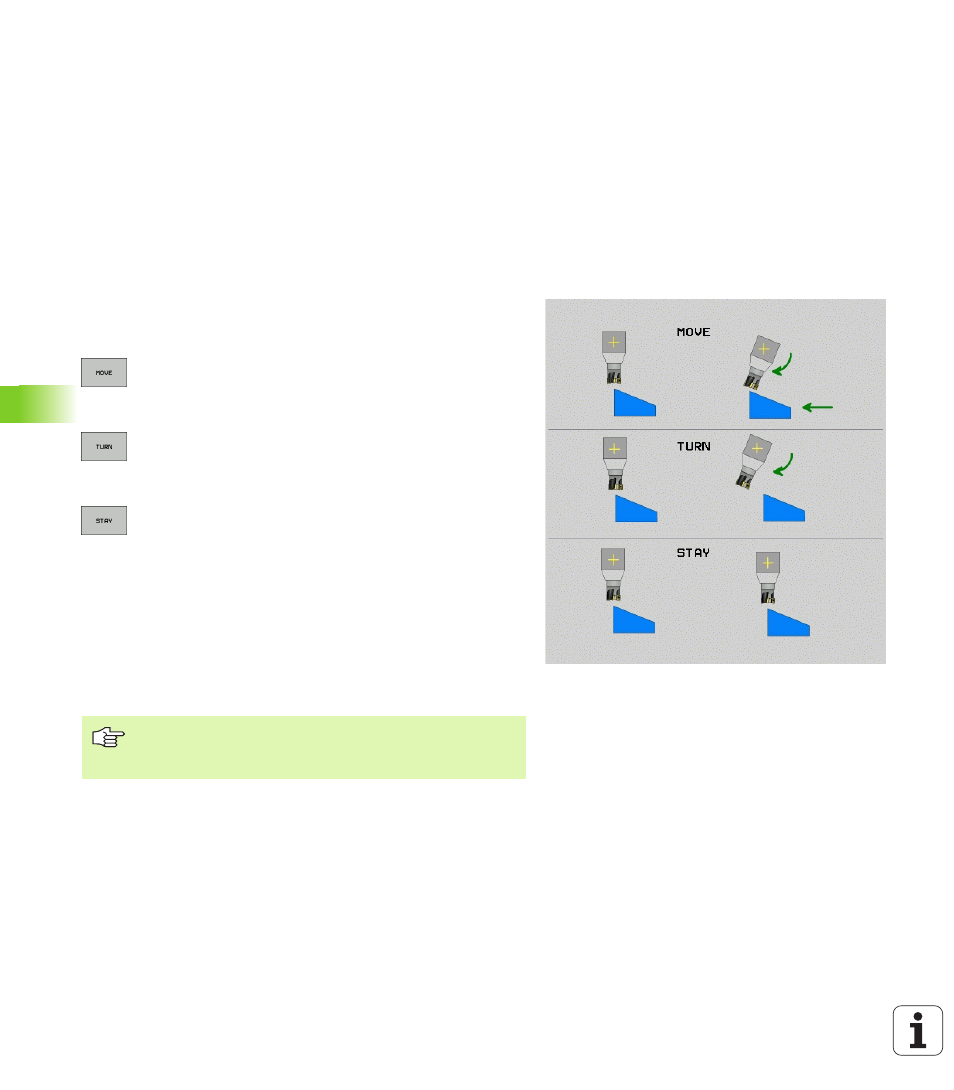

Orientamento automatico: MOVE/TURN/STAY (introduzione
obbligatoria)
Dopo che tutti i parametri per la definizione del piano sono stati inseriti,
si deve definire il modo in cui gli assi rotativi si devono orientare sui
valori calcolati:
La funzione PLANE deve orientare automaticamente
gli assi rotativi sui valori calcolati, la posizione relativa
tra pezzo e utensile rimane invariata. Il TNC esegue un
movimento di compensazione negli assi lineari
La funzione PLANE deve orientare automaticamente
gli assi rotativi sui valori calcolati, vengono posizionati
solo gli assi rotativi. Il TNC non esegue alcun
movimento di compensazione negli assi lineari
Gli assi rotativi vengono orientati con un successivo
blocco di posizionamento separato
Se si seleziona l'opzione MOVE (funzione PLANE di orientamento con
movimento di compensazione automatico), si devono ancora definire
i seguenti due parametri Distanza del centro di rotazione dalla
punta utens.
e Avanzamento? F=. Se si seleziona l'opzione TURN
(funzione PLANE di orientamento senza movimento di compensazione
automatico), si deve ancora definire il seguente parametro
Avanzamento? F=
. In alternativa a un avanzamento F definito
direttamente con un valore numerico, il movimento di orientamento
può anche essere eseguito con FMAX (rapido) o FAUTO (avanzamento dal
blocco TOOL CALL).
Se si impiega la funzione PLANE AXIAL in collegamento con
STAY
, gli assi rotativi devono essere orientati in un blocco
di posizionamento separato dopo la funzione PLANE.
