728 13 Funzioni MOD
13.9 Rappr
esentazione pezz
o gr
ezz
o
nello spazio di la
v
o
ro

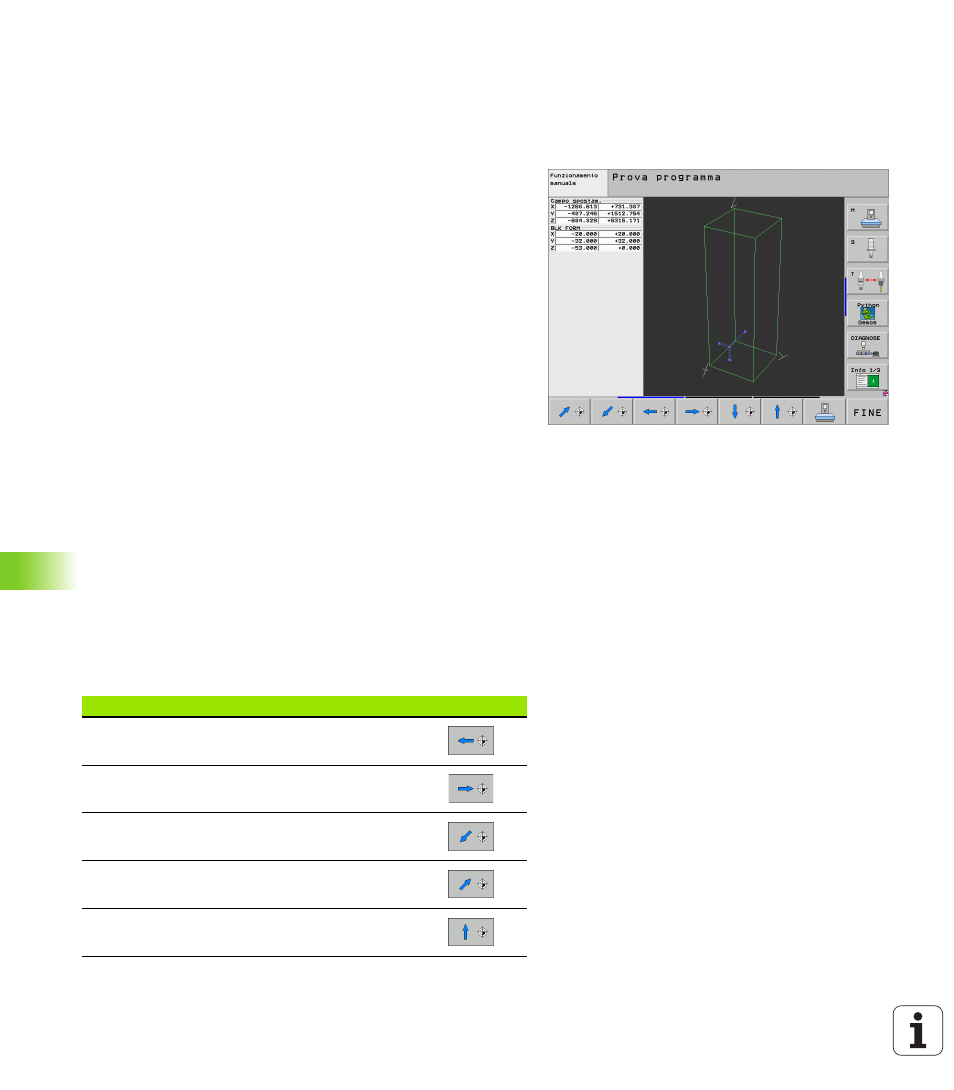

13.9 Rappresentazione pezzo
grezzo nello spazio di lavoro
Applicazione
Nel modo operativo test del programma, è possibile effettuare una
verifica grafica della posizione del pezzo grezzo nello spazio di lavoro
della macchina e attivare il controllo di tale spazio nel modo operativo
Test del programma.
Il TNC rappresenta per l'area di lavoro un parallelepipedo, le cui misure
vengono presentate nella tabella Campo di spostamento (colore
standard: verde). Le dimensioni dello spazio di lavoro vengono
prelevate dal TNC dai parametri macchina corrispondenti al campo di
spostamento attivo. Poiché il campo di spostamento è definito nel
sistema di riferimento macchina, l'origine del parallelepipedo
corrisponde all'origine della macchina. La posizione dell'origine della
macchina all'interno del parallelepipedo si può visualizzare premendo
il softkey M91 (2° livello softkey) (colore standard: bianco).
Un altro parallelepipedo trasparente rappresenta il pezzo grezzo, le cui
dimensioni sono presentate nella tabella BLK FORM (colore standard:
blu). Il TNC ricava le dimensioni dalla definizione del pezzo grezzo del
programma selezionato. Il parallelepipedo che rappresenta il pezzo
grezzo definisce il sistema di coordinate la cui origine si trova
all'interno del parallelepipedo. La posizione dell'origine attiva
all'interno del campo di spostamento si può visualizzare premendo il
softkey "Visualizza origine pezzo" (2° livello softkey).
L'esatta posizione del grezzo all'interno dell'area di lavoro di norma
non è essenziale per il test del programma. Tuttavia, se si eseguono
test di programmi contenenti spostamenti con M91 o M92, occorre
spostare il pezzo grezzo "graficamente" in modo tale che non si
verifichino interruzioni di profilo. Utilizzare a tale scopo i softkey
proposti nella tabella seguente.
Inoltre è possibile attivare il controllo dell'area di lavoro per la modalità
test del programma, per eseguire il test del programma con l'origine
attuale e le corse attive (vedere tabella seguente, ultima riga).
Funzione Softkey
Spostamento del pezzo grezzo a sinistra
Spostamento del pezzo grezzo a destra
Spostamento del pezzo grezzo in avanti
Spostamento del pezzo grezzo indietro
Spostamento del pezzo grezzo verso l'alto
