548 9 Programmazione: Funzioni speciali
9.2 La funzione PLANE: Rotazione del pi
ano di la
v
o
ro
(opzione sof
tw
a
re
1)
Parametri inseriti

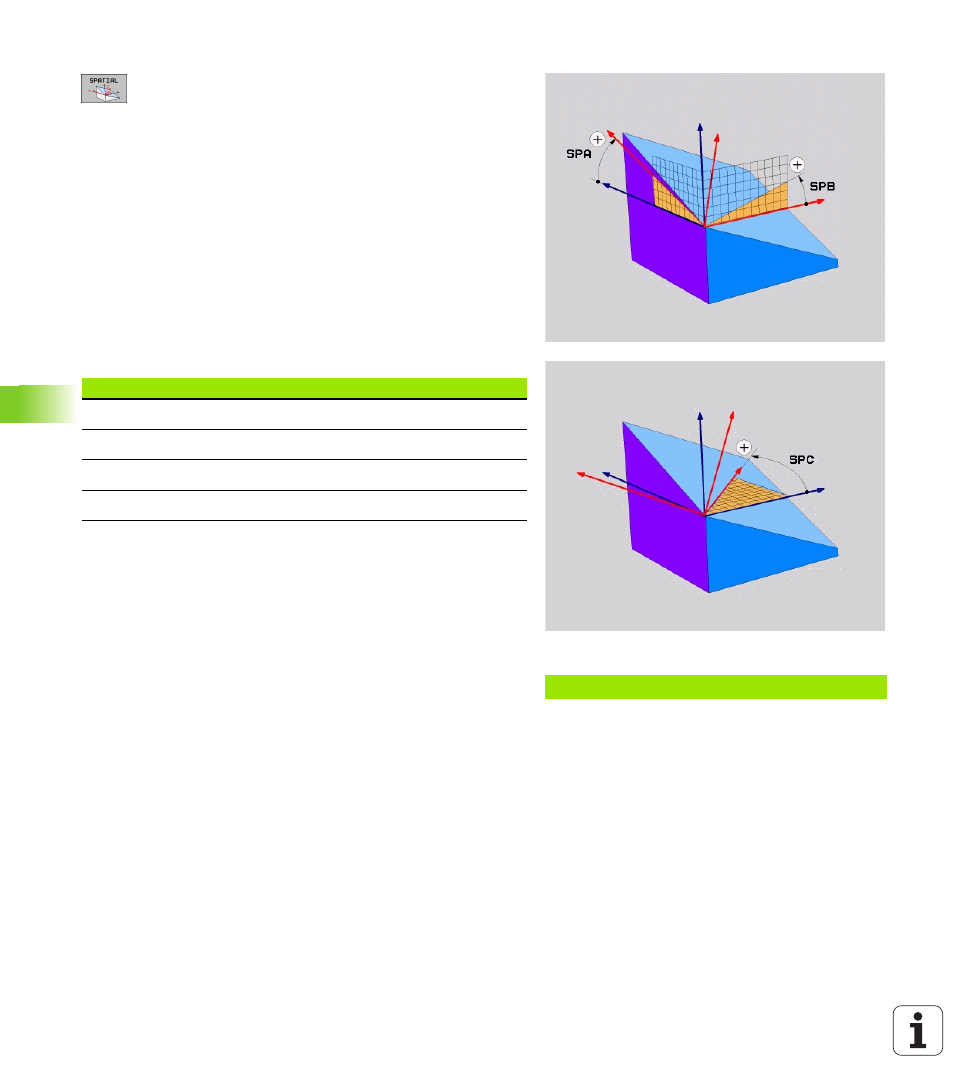

 Angolo solido A? : angolo di rotazione SPA intorno
all’asse X fisso della macchina (vedere figura in alto a
destra). Campo di immissione da -359.9999° a
+359.9999°
 Angolo solido B? : angolo di rotazione SPB intorno
all’asse Y fisso della macchina (vedere figura in alto a
destra). Campo di immissione da -359.9999° a
+359.9999°
 Angolo solido C? : angolo di rotazione SPC intorno
all’asse Z fisso della macchina (vedere figura in centro
a destra). Campo di immissione da -359.9999° a
+359.9999°
 Continuare con le caratteristiche di posizionamento
(vedere "Definizione del comportamento nel
posizionamento della funzione PLANE" pag. 560)
Sigle utilizzate
Esempio: Blocchi NC
5 PLANE SPATIAL SPA+27 SPB+0 SPC+45 .....
Sigla Significato
SPATIAL Ingl. spatial = spaziale
SPA spatial A: Rotazione intorno all’asse X
SPB spatial B: Rotazione intorno all’asse Y
SPC spatial C: Rotazione intorno all’asse Z
