HEIDENHAIN iTNC 530
337
8.1 La
v
or
a
re
co
n i C
icli

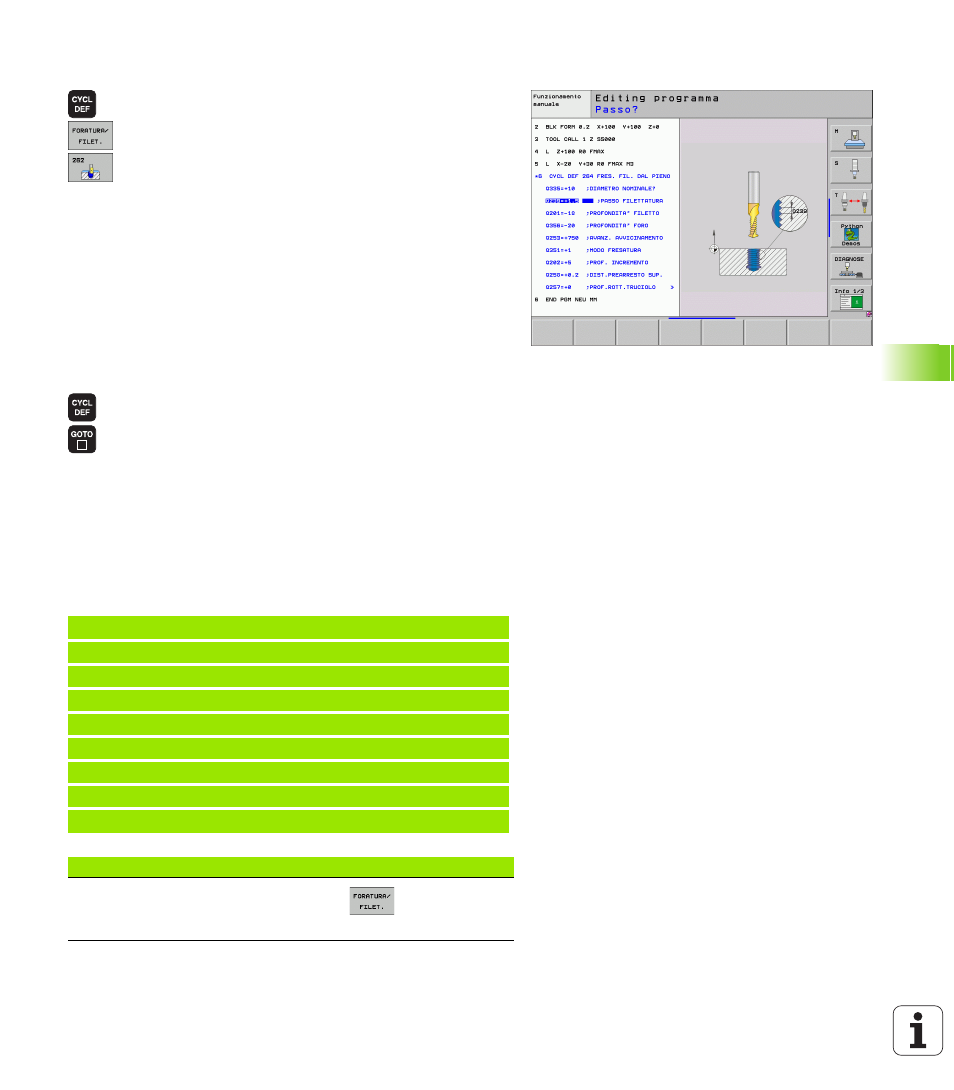

Definizione dei cicli tramite softkey
Il livello softkey visualizza i vari gruppi di cicli
Selezionare un gruppo di cicli, p. es. i cicli di foratura
Selezionare il ciclo, p. es. FRESATURA DI
FILETTATURE. Il TNC aprirà un dialogo e chiederà
tutti i valori da inserire; contemporaneamente
visualizzerà nella metà destra dello schermo una
grafica, nella quale i parametri da inserire sono
evidenziati su un campo chiaro
Inserire tutti i parametri richiesti dal TNC,
confermando ogni inserimento con il tasto ENT
Quando tutti i dati necessari saranno inseriti, il TNC
terminerà automaticamente il dialogo
Definizione del ciclo mediante la funzione GOTO
Il livello softkey visualizza i vari gruppi di cicli
Il TNC visualizza in una finestra in primo piano la
panoramica dei cicli.
Selezionare con i tasti freccia il ciclo desiderato oppure
Selezionare con CTRL + tasti freccia (sfogliare per
pagine) il ciclo desiderato oppure
Inserire il numero di ciclo e confermare ogni volta con
il tasto ENT. A questo punto il TNC apre il dialogo di
ciclo come descritto in precedenza
Esempi di blocchi NC
7 CYCL DEF 200 FORATURA
Q200=2
;DIST. DI SICUREZZA
Q201=3
;PROFONDITÀ
Q206=150
;AVANZAMENTO PROF.
Q202=5
;PROF. ACCOSTAMENTO
Q210=0
;TEMPO DI SOSTA SOPRA
Q203=+0
;COOR. SUPERF.
Q204=50
;2A DIST. DI SICUREZZA
Q211=0.25
;TEMPO DI SOSTA SOTTO
Gruppi di cicli
Softkey
Pagina
Cicli per foratura profonda, alesatura,
barenatura, allargatura, maschiatura,
filettatura e fresatura di filettature
