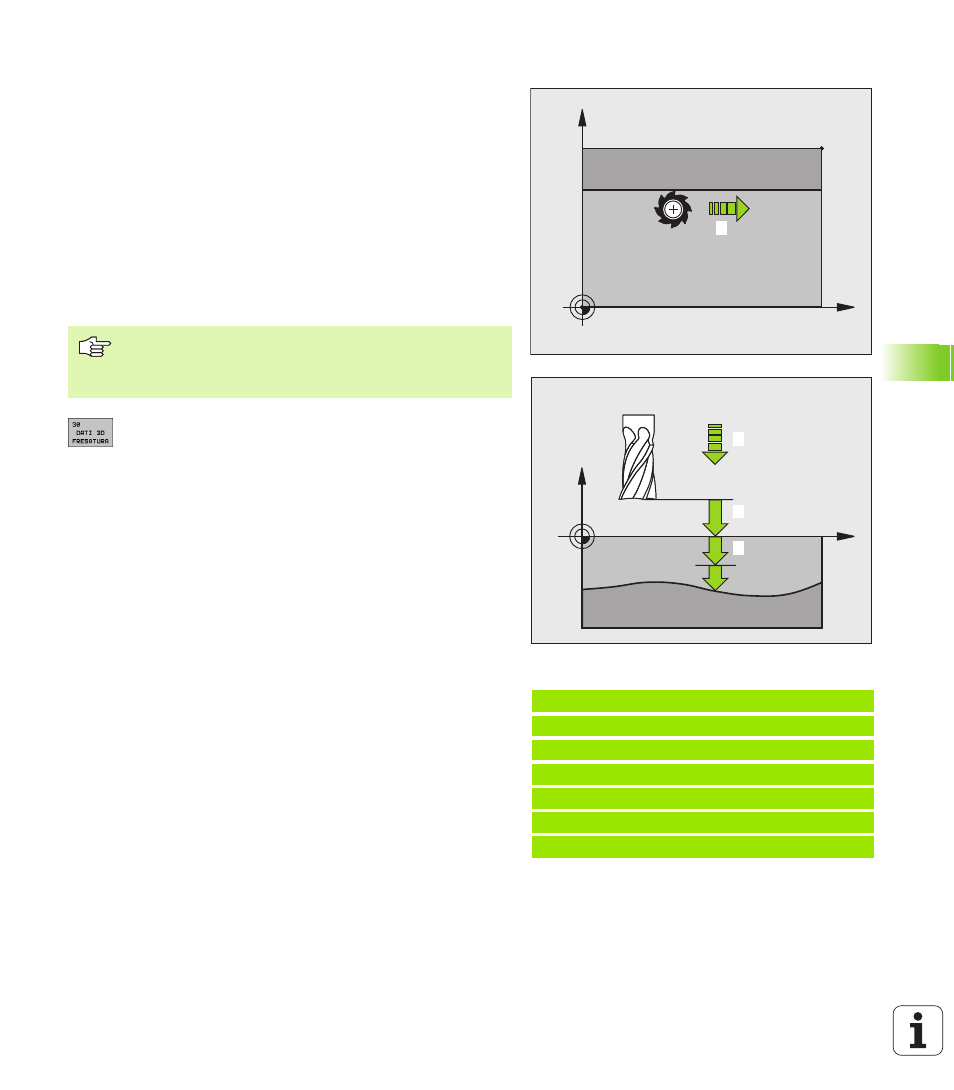

LAVORAZIONE DATI 3D (Ciclo 30)
1 Il TNC porta l'utensile in rapido FMAX dalla posizione attuale
nell'asse del mandrino alla DISTANZA DI SICUREZZA sopra il
punto MAX programmato nel ciclo
2 Successivamente il TNC porta l'utensile in rapido FMAX nel piano
di lavoro sul punto MIN programmato nel ciclo
3 Da lì l'utensile viene portato con AVANZAMENTO DI
PROFONDITA' sul primo punto del profilo
4 Successivamente il TNC lavora tutti i punti memorizzati nel
programma indicato con AVANZAMENTO DI FRESATURA ; se
necessario, il TNC si porta temporaneamente alla DISTANZA DI
SICUREZZA
, per saltare eventuali zone da non lavorare
5 Alla fine il TNC riporta l'utensile in rapido FMAX alla DISTANZA DI
SICUREZZA
 Nome file dati 3D : inserire il nome del programma nel
quale sono memorizzati i dati del profilo; se il file non
si trova nella directory attuale, inserire il percorso
completo.
 PUNTO MIN CAMPO : punto minimo (coordinate X, Y e Z)
del campo nel quale si deve fresare
 PUNTO MAX CAMPO : punto massimo (coordinate X, Y e Z)
del campo nel quale si deve fresare
 DISTANZA DI SICUREZZA 1 (in valore incrementale):
(incrementale): distanza tra la punta dell’utensile e la
superficie del pezzo nei movimenti in rapido
 PROFONDITA' DI ACCOSTAMENTO 2 (in valore
incrementale): quota dei singoli accostamenti
dell'utensile
 AVANZAMENTO IN PROFONDITA' 3 : velocità dell'utensile
nella penetrazione in mm/min
 AVANZAMENTO FRESATURA 4 : velocità di spostamento
dell'utensile durante la fresatura in mm/min
 Funzione ausiliaria M: introduzione opzionale di una
funzione ausiliaria, p. es. M13
Esempio: Blocchi NC
64 CYCL DEF 30.0 LAVORAZIONE DATI 3D
65 CYCL DEF 30.1 PGM DIGIT.: BSP.H
66 CYCL DEF 30.2 X+0 Y+0 Z-20
67 CYCL DEF 30.3 X+100 Y+100 Z+0
68 CYCL DEF 30,4 DIST 2
69 CYCL DEF 30.5 ACCOST +5 F100
70 CYCL DEF 30.6 F350 M8
4
Y
X MIN
MAX
X
Z
1
2
3
Da osservare prima della programmazione
Con il ciclo 30 si possono eseguire con più accostamenti
programmi con dialogo in chiaro generati esternamente.
