ie FN 15: PRINT: Emissione di testi o valori di
parametri Q
Con la funzione FN15: PRINT si possono trasmettere valori di parametri
Q e messaggi d'errore tramite un'interfaccia dati, p. es. ad una
stampante. Memorizzando i valori internamente o trasmettendoli ad
un calcolatore, il TNC memorizza i dati nel file %FN15RUN.A
(emissione durante l'esecuzione del programma) o nel file
%FN15SIM.A (emissione durante il test del programma).
L’emissione avviene attraverso un buffer e viene lanciata al più tardi a
fine PGM, o se il PGM viene arrestato. Nel modo operativo Blocco
singolo la trasmissione dei dati avviene alla fine del blocco.
Emissione di dialoghi e messaggi d'errore con FN 15: PRINT
"Valore numerico"
Esempio: Emissione del numero di dialogo 20
Emissione di dialoghi e parametri Q con FN15: PRINT
"Parametri Q"
Esempio di applicazione: stampa di protocollo di una misurazione del
pezzo.
Si possono trasmettere contemporaneamente fino ad un massimo di
sei parametri Q e valori numerici. Il TNC li divide mediante barre.
Esempio: Emissione del dialogo 1 e del valore numerico Q1

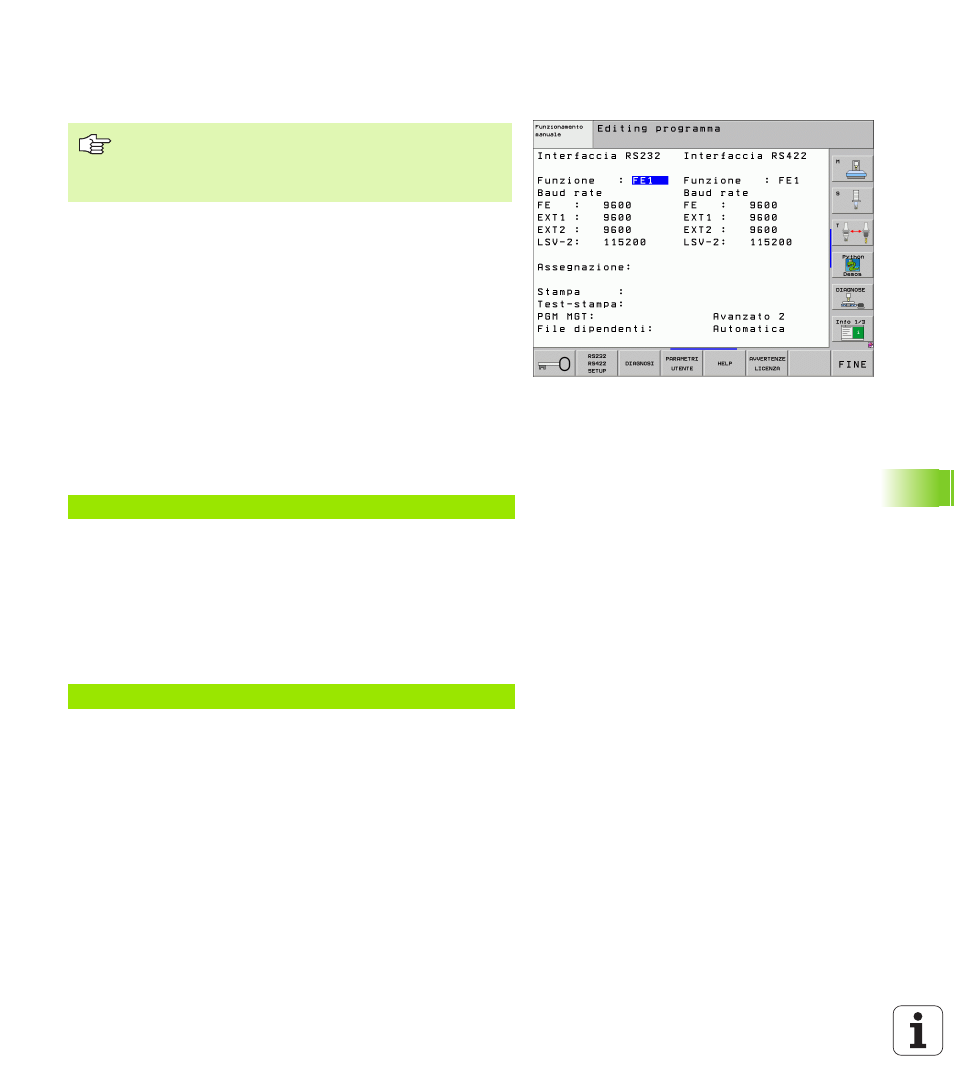

Programmazione dell'interfaccia dati: impostare nella
opzione PRINT o PRINT-TEST il percorso nel quale il TNC
deve memorizzare i testi o valori dei parametri Q. Vedere
"Assegnazione", pag. 714.
Valore numerico da 0 a 99: Dialoghi per i cicli Costruttore
da 100: Messaggi d'errore PLC
67 FN 15: PRINT 20
70 FN 15: PRINT1/Q1
