HEIDENHAIN iTNC 530 293
6.8 Modifica di file DXF (opzione sof
tw
a
re
)

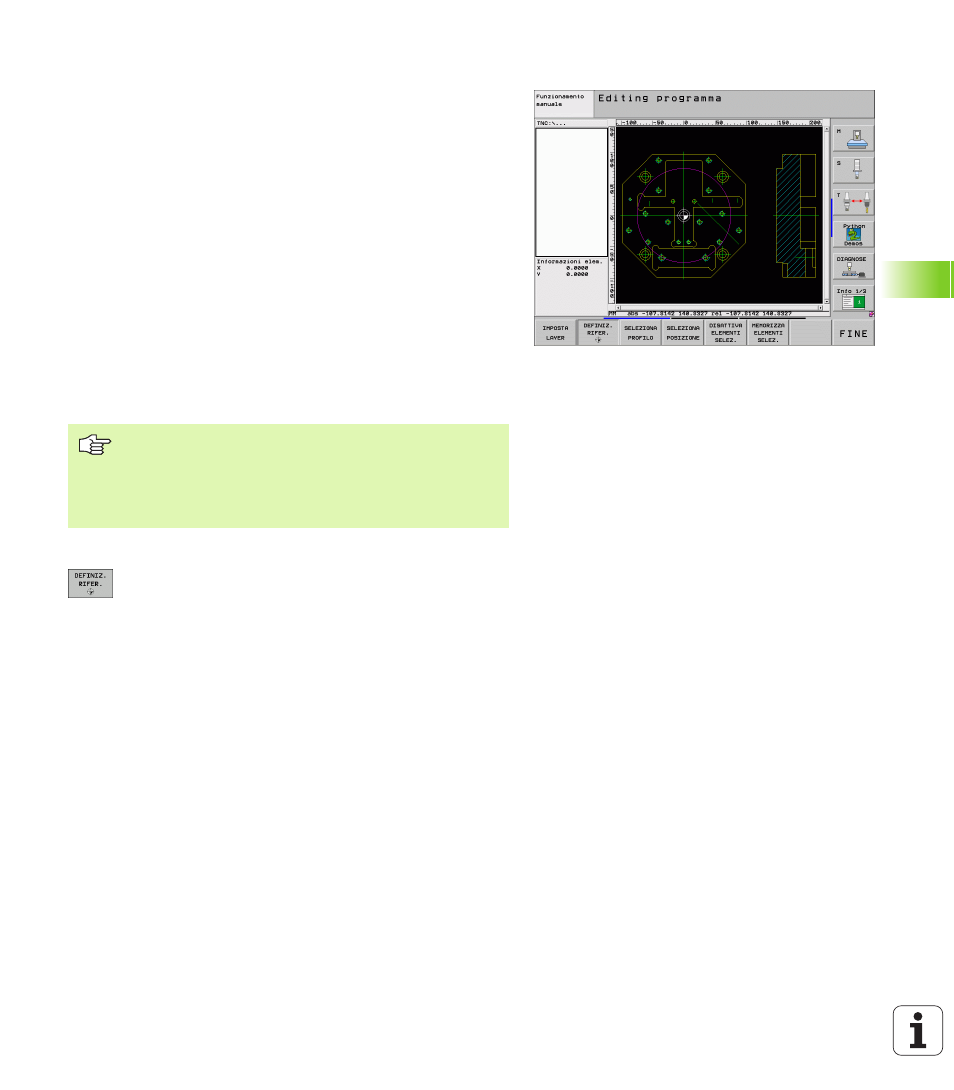

Definizione dell'origine
Non sempre l'origine del disegno del file DXF è collocata in modo da
poter essere utilizzata direttamente come origine del pezzo. Pertanto
il TNC mette a disposizione una funzione con cui cliccando su un
elemento si può spostare su un punto conveniente l'origine del
disegno.
L'origine può essere definita sui seguenti punti:
„ Sul punto iniziale, finale o centrale di una retta
„ Sul punto iniziale o finale di un arco di cerchio
„ Su ciascuna transizione di quadrante o al centro di un cerchio
completo
„ Nel punto d'intersezione tra
„ retta – retta, anche se il punto d'intersezione si trova sul
prolungamento della rispettiva retta
„ retta – arco di cerchio
„ retta – cerchio completo
„ cerchio – cerchio (indipendentemente se cerchio parziale o
cerchio completo)
Selezione dell'origine su un singolo elemento
 Selezione del modo di definizione dell'origine
 Cliccare con il tasto sinistro del mouse sull'elemento
su cui si vuole collocare l'origine: Il TNC visualizza con
un asterisco i punti origine possibili, presenti
sull'elemento selezionato
 Cliccare sull'asterisco che si vuole selezionare come
origine: Il TNC colloca il simbolo di origine sul punto
selezionato. Event. utilizzare la funzione Zoom, se
l’elemento selezionato è troppo piccolo
Per poter definire un'origine, si deve usare la tastiera del
TNC o un mouse collegato tramite USB.
L'origine può essere modificata anche se il profilo è stato
già selezionato. Il TNC calcola i dati effettivi solo quando il
profilo selezionato viene memorizzato in un programma.
