o Pannello operativo

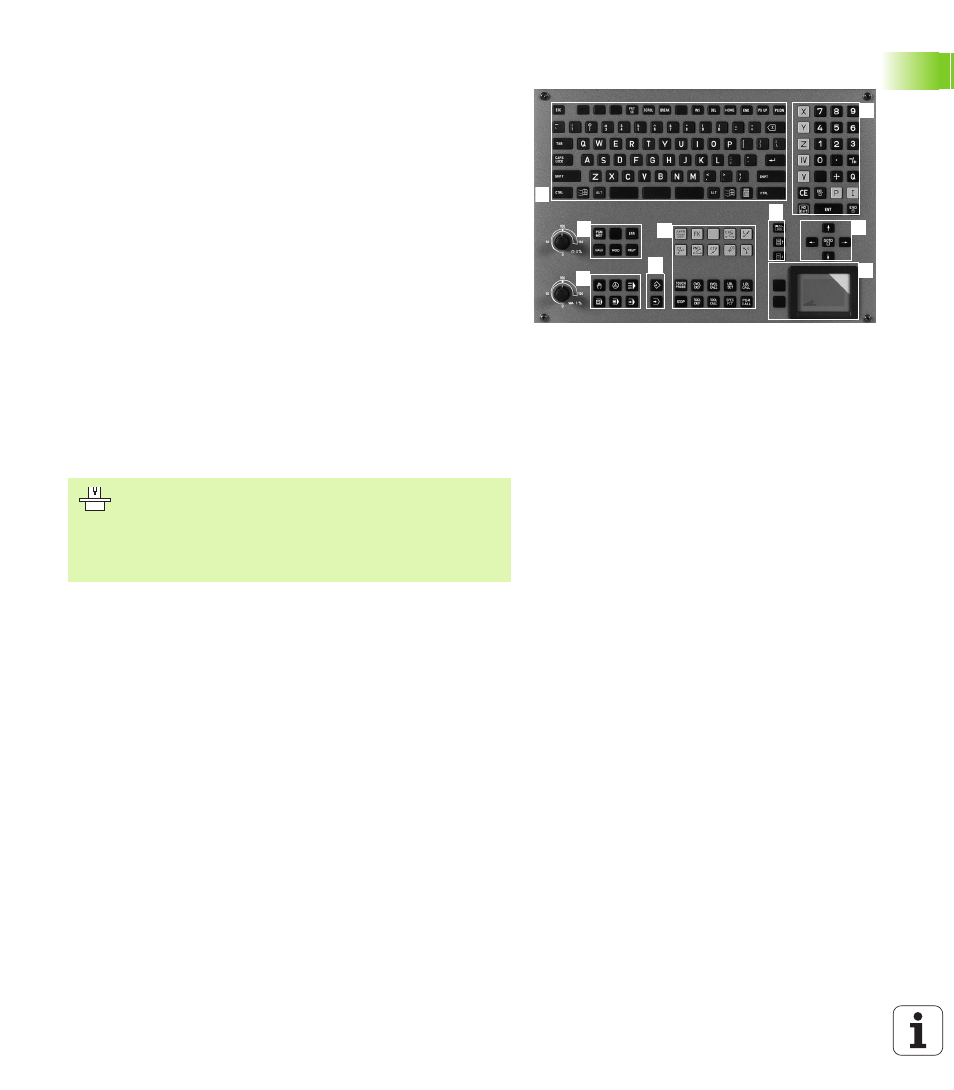

Il TNC viene fornito con il pannello operativo TE 530. La figura illustra
gli elementi di comando del pannello operativo TE 530:
Le funzioni dei singoli tasti sono riepilogate sulla prima pagina di
copertina.
1 2
3
5
1 4
6
7 7
1
7 9
8
1 Tastiera alfanumerica per l'immissione di testi, di nomi di file e per
le programmazioni DIN/ISO.
Versione a due processori: tasti addizionali per comandi Windows
2 „ Gestione file
„ Calcolatore tascabile
„ Funzione MOD
„ Funzione HELP
3 Modalità operative Programmazione
4 Modalità operative Macchina
5 Apertura dialogo di programmazione
6 Tasti cursore e istruzione di salto GOTO
7 Immissione di valori numerici e selezione degli assi
8 Tastiera: solo per l’uso della versione a due processori, di softkey
e di smarT.NC
9 Tasti di navigazione smarT.NC
Alcuni Costruttori di macchine non utilizzano il pannello
operativo standard HEIDENHAIN. In tali casi, consultare il
Manuale della macchina.
Anche i tasti esterni, p.es. NC-START o NC-STOP,
vengono spiegati nel Manuale della macchina.
