8.6 Cicli per la fr
esat
ur
a di tasc
he, isole e scanalat
ur
e

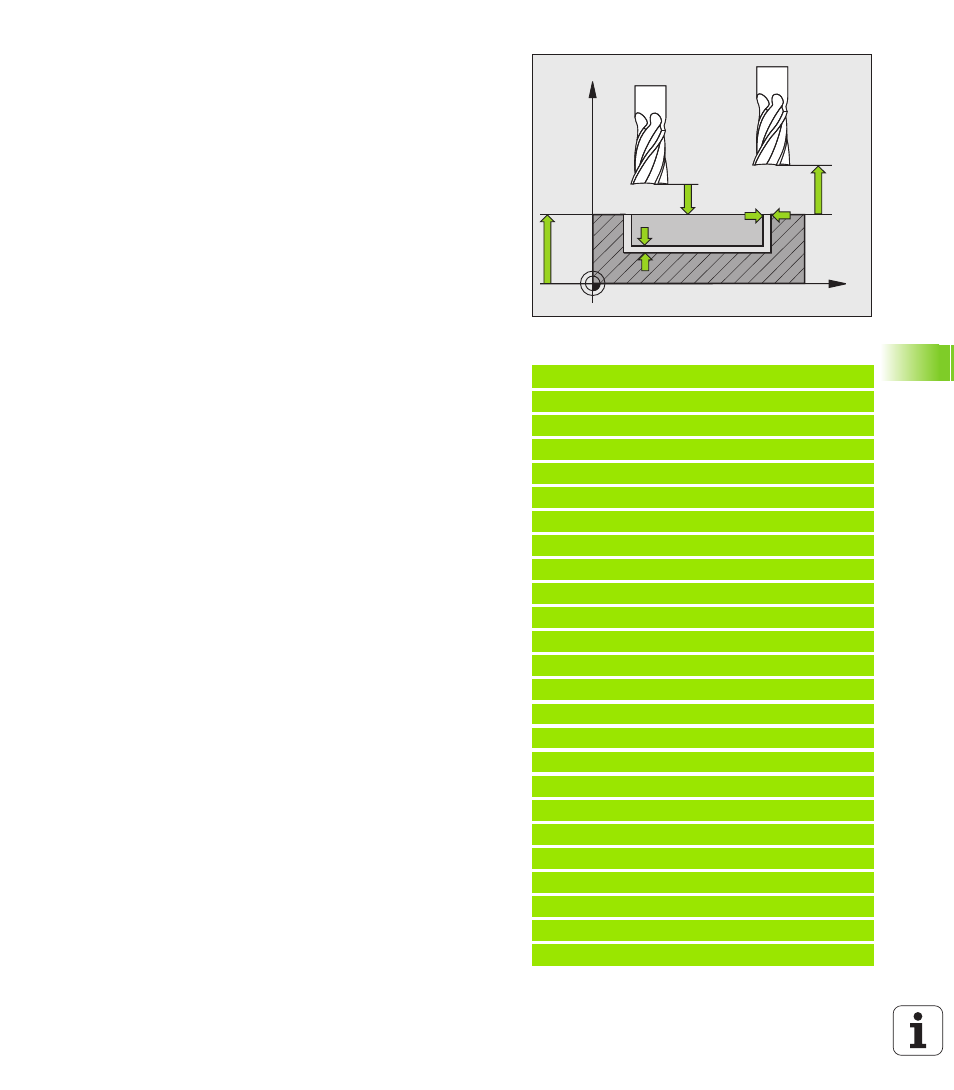

DISTANZA DI SICUREZZA
Q200 (incrementale): distanza
tra la superficie frontale dell’utensile e la superficie
del pezzo
COORD. SUPERFICIE PEZZO
Q203 (assoluto): coordinata
assoluta della superficie del pezzo
2a distanza di sicurezza
Q204 (incrementale):
coordinata dell'asse del mandrino che esclude una
collisione tra l'utensile e il pezzo (il dispositivo di
serraggio)
Strategia di penetrazione
Q366: tipo di strategia di
penetrazione:
0 = penetrazione perpendicolare.
Indipendentemente dall'inclinazione ANGLE definita
nella tabella utensili, il TNC penetra in modo
perpendicolare
1 = penetrazione elicoidale. Nella tabella utensili
l’inclinazione ANGLE per l’utensile attivo deve essere
definita diversa da 0. Altrimenti il TNC emette un
messaggio d'errore. Adottare la penetrazione
elicoidale solo se c'è spazio sufficiente
2 = penetrazione con pendolamento. Nella tabella
utensili l’inclinazione ANGLE per l’utensile attivo
deve essere definita diversa da 0. Altrimenti il TNC
emette un messaggio d'errore. Il TNC può
penetrare con pendolamento solo se la lunghezza di
spostamento sul cerchio primitivo è almeno tre
volte il diametro dell'utensile.
Avanzamento finitura
Q385: velocità di avanzamento
dell'utensile durante la finitura laterale e del fondo in
mm/min
Esempio: Blocchi NC
8 CYCL DEF 254 SCANALATURA CIRC.
Q215=0
;TIPO DI LAVORAZIONE
Q219=12
;LARGH. SCANALATURA
Q368=0.2
;SOVRAM. LATERALE
Q375=80
;DIAM. CERCHIO PRIM.
Q367=0
;RIF. POS. SCANALATURA
Q216=+50
;CENTRO 1° ASSE
Q217=+50
;CENTRO 2° ASSE
Q376=+45
;ANGOLO DI PARTENZA
Q248=90
;ANGOLO DI APERTURA
Q378=0
;ANGOLO INCREM.
Q377=1
;N. DI LAVORAZIONI
Q207=500
;AVANZ. FRESATURA
Q351=+1
;TIPO DI FRESATURA
Q201=-20
;PROFONDITÀ
Q202=5
;PROF. ACCOSTAMENTO
Q369=0,1
;SOVRAM. PROFONDITÀ
Q206=150
;AVANZAMENTO PROF.
Q338=5
;ACCOST. FINITURA
Q200=2
;DIST. DI SICUREZZA
Q203=+0
;COOR. SUPERF.
Q204=50
;2A DIST. DI SICUREZZA
Q366=1
;PENETRAZIONE
Q385=500
;AVANZAMENTO FINITURA
9 CYCL CALL POS X+50 Y+50 Z+0 FMAX M3
X
Z
Q200
Q20
Q20
Q36
