260 6 Programmazione: Programmazione profili
6.4 T
raiet
tor
ie - coor
dinat
e
car
tesiane

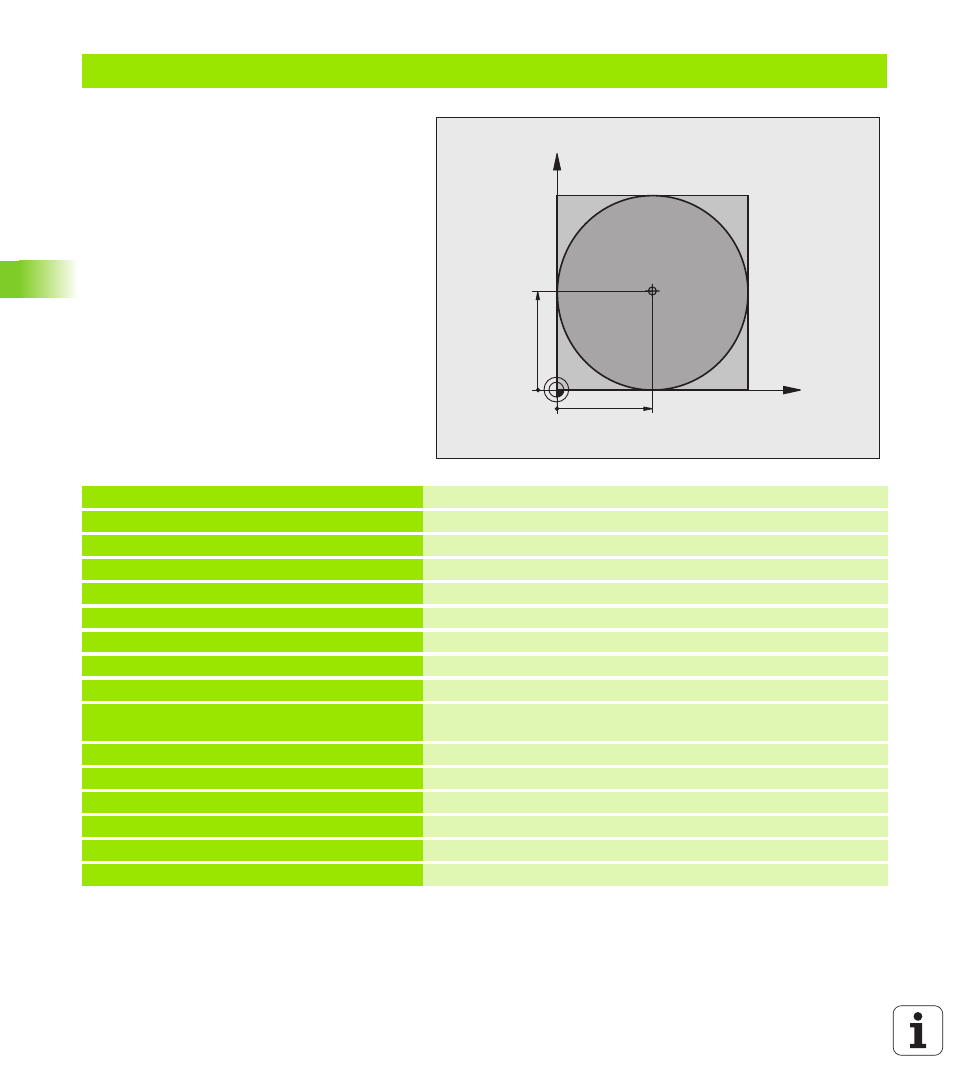

Esempio: cerchio completo con coordinate cartesiane
0 BEGIN PGM C-CC MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Definizione pezzo grezzo
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+12,5 Definizione utensile
4 TOOL CALL 1 Z S3150 Chiamata utensile
5 CC X+50 Y+50 Definizione centro del cerchio
6 L Z+250 R0 FMAX Disimpegno utensile
7 L X-40 Y+50 R0 FMAX Preposizionamento dell'utensile
8 L Z-5 R0 F1000 M3 Posizionamento alla profondità di lavorazione
9 APPR LCT X+0 Y+50 R5 RL F300 Posizionamento sul punto di partenza del cerchio su traiettoria
circolare con
raccordo tangenziale
10 C X+0 DR- Posizionamento sul punto finale del cerchio (= punto di partenza)
11 DEP LCT X-40 Y+50 R5 F1000 Distacco dal profilo su traiettoria circolare con
raccordo tangenziale
12 L Z+250 R0 FMAX M2 Disimpegno dell'utensile, fine del programma
13 END PGM C-CC MM
X
Y
50
50
CC
