Programmazione mediante testo-in-chiaro degli
spostamenti degli utensili
Per programmare un blocco si inizia con il tasto di dialogo. Nella riga di
intestazione dello schermo il TNC chiederà tutti i dati necessari.

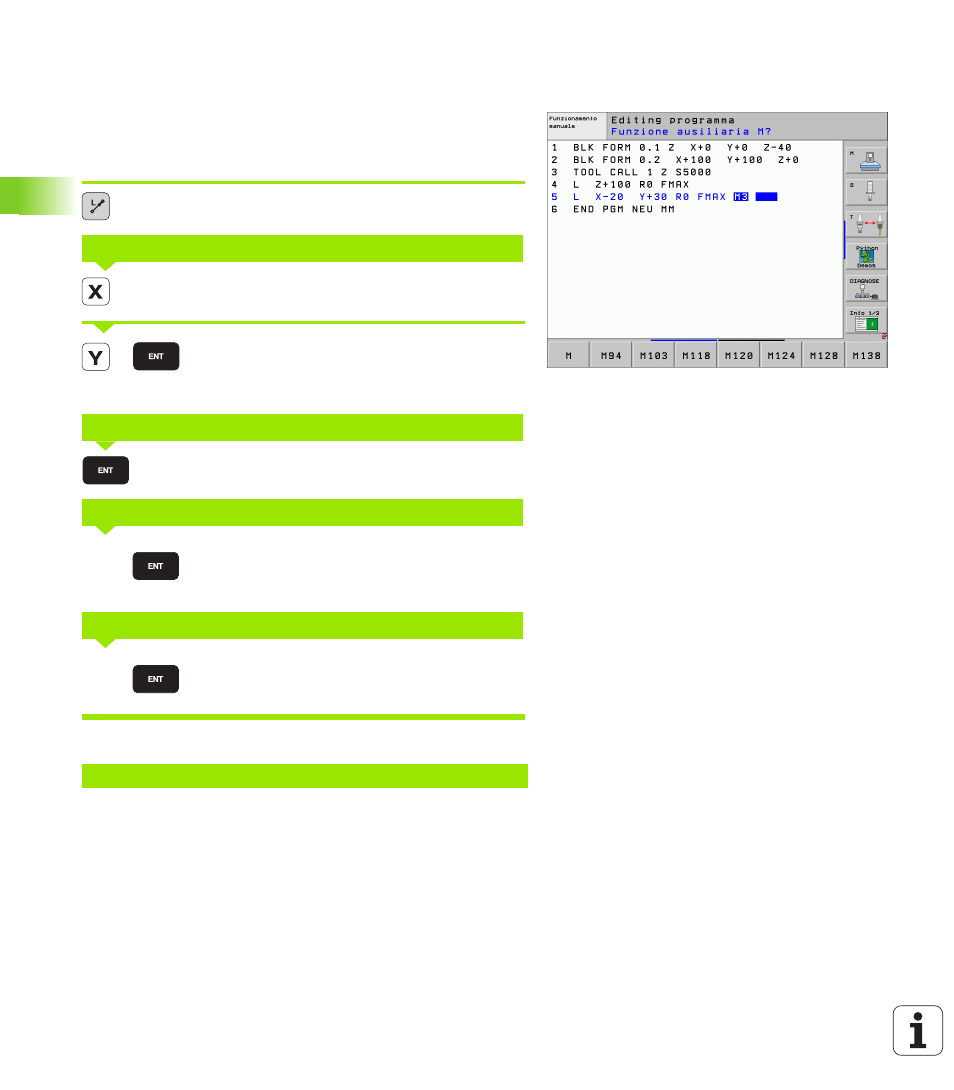

Esempio per un dialogo
Aprire il dialogo
Inserire la coordinata di destinazione per l'asse X
Inserire la coordinata di destinazione per l'asse Y e
confermare con il tasto ENT per passare alla domanda
successiva
Inserire "senza correzione del raggio" e confermare
con il tasto ENT per passare alla domanda successiva
Avanzamento per questa traiettoria 100 mm/min e
confermare con il tasto ENT per passare alla domanda
successiva
Funzione ausiliaria M3 "Mandrino on", con il tasto ENT
il TNC conclude il dialogo
La finestra di programma visualizzerà la seguente riga:
COORDINATE?
CORR. RAGGIO: RL/RR/SENZA CORR.:?
AVANZAMENTO F=? /F MAX = ENT
FUNZIONE AUSILIARIA M?
3 L X+10 Y+5 R0 F100 M3
10
20
100
3
