250 6 Programmazione: Programmazione profili
6.4 T
raiet
tor
ie - coor
dinat
e
car
tesiane

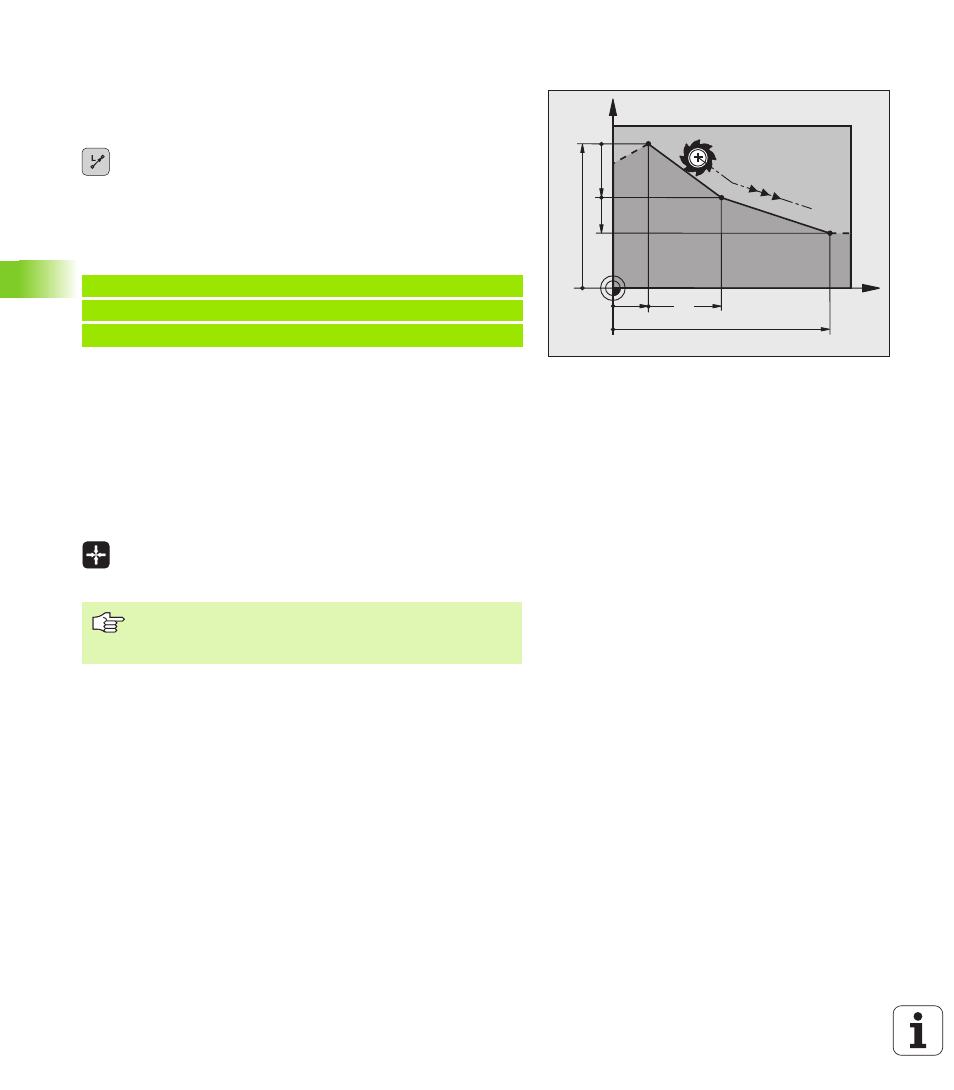

Retta L
Il TNC sposta l'utensile su una retta dalla sua posizione attuale al punto
finale della retta. Il punto di partenza corrisponde al punto finale del
blocco precedente.
 Coordinate del punto finale della retta, se necessario:
 Correzione del raggio RL/RR/R0
 Avanzamento F
 Funzione ausiliaria M
Esempi di blocchi NC
Conferma della posizione reale
Un blocco lineare (blocco L) può essere generato anche con il tasto
"CONFERMA DELLA POSIZIONE REALE":
 Portare l'utensile in modalità Funzionamento manuale sulla
posizione da confermare
 Commutare dalla visualizzazione dello schermo alla
Memorizzazione/Editing programma
 Selezionare il blocco di programma dopo il quale si desidera inserire
il blocco L
 Premere il tasto "CONFERMA DELLA POSIZIONE
REALE": il TNC genererà un blocco L con le coordinate
della posizione reale
X
Y
60
15
40
10
10
20
7 L X+10 Y+40 RL F200 M3
8 L IX+20 IY-15
9 L X+60 IY-10
In numero degli assi che il TNC deve memorizzare nel
blocco L, è da definirsi con la funzione MOD (vedere
"Selezione funzione MOD", pag. 708).
