238 6 Programmazione: Programmazione profili
6.2 Inf
o
rm
azioni g
e
ner
a
li sulle funzioni di tr
aiet
to
ri
a

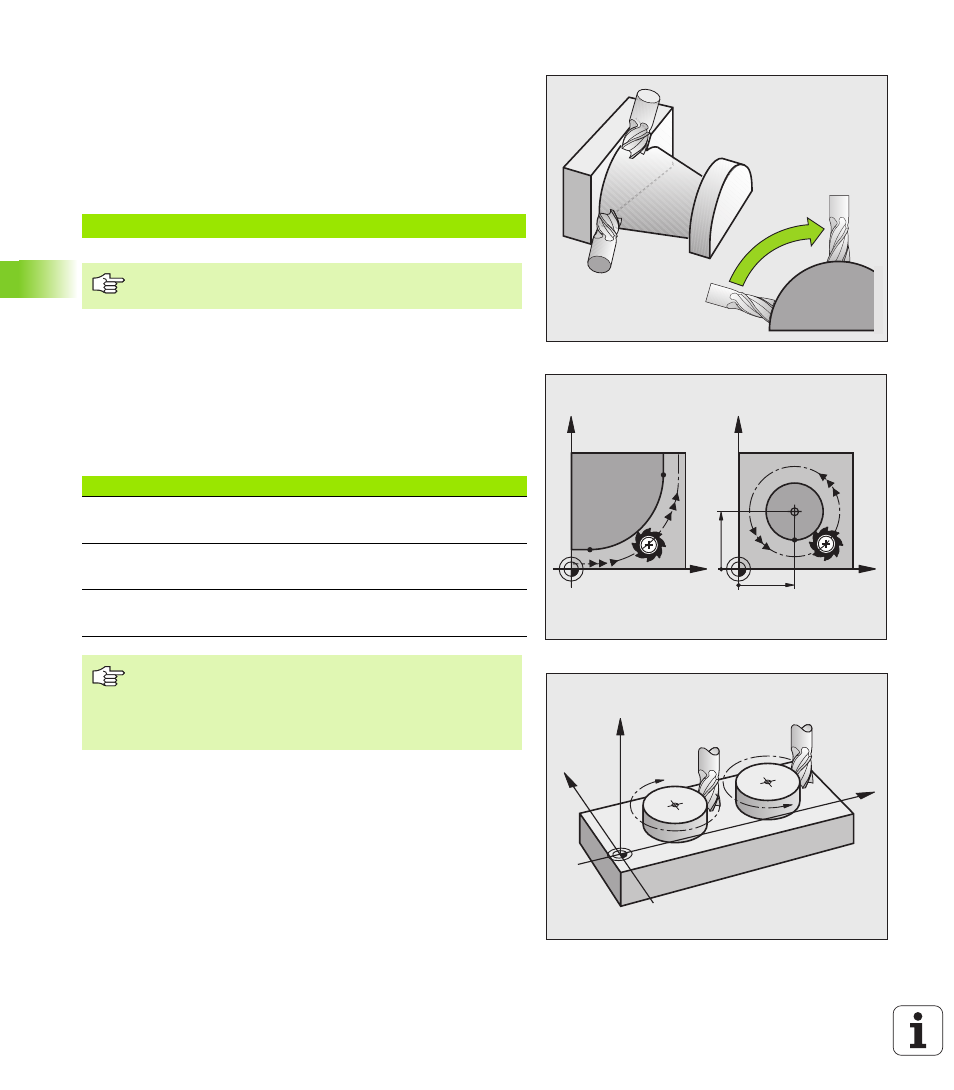

Inserimento di più di tre coordinate
Il TNC è in grado di controllare contemporaneamente fino a 5 assi
(opzione software). In una lavorazione a 5 assi vengono spostati
contemporaneamente, p. es., 3 assi lineari e 2 assi rotativi.
I programmi per tali lavorazioni sono troppo complessi per essere
programmati a bordo macchina, generalmente vengono creati tramite
un sistema CAD/CAM.
Esempio:
Cerchi e archi di cerchio
Per i movimenti circolari il TNC sposta contemporaneamente due assi
della macchina: l'utensile si muove rispetto al pezzo su una traiettoria
circolare. Per i movimenti circolari si può inserire il centro del cerchio
CC.
Con le funzioni di traiettoria per archi di cerchio si programmano cerchi
nei piani principali. Il piano principale deve essere definito alla chiamata
utensile TOOL CALL mediante definizione dell'asse del mandrino:
Senso di rotazione DR nei movimenti circolari
Per i movimenti circolari senza raccordo tangenziale con gli altri
elementi di profilo si inserisce il senso di rotazione DR:
Rotazione in senso orario: DR–
Rotazione in senso antiorario: DR+
L X+20 Y+10 Z+2 A+15 C+6 R0 F100 M3
I movimenti con oltre 3 assi non vengono supportati
graficamente dal TNC.
X
Y
X
Y
CC
X
CC
Y
CC
Asse del mandrino Piano principale
Z XY, inoltre
UV, XV, UY
Y ZX, inoltre
WU, ZU, WX
X YZ, inoltre
VW, YW, VZ
Cerchi che non sono paralleli al piano principale, vengono
programmati con la funzione "Rotazione del piano di
lavoro"(vedere "PIANO DI LAVORO (ciclo 19, opzione
software 1)", pag. 525) o con parametri Q (vedere
"Principio e panoramica delle funzioni", pag. 598).
CC
CC DR–
DR+
X
Z
Y
