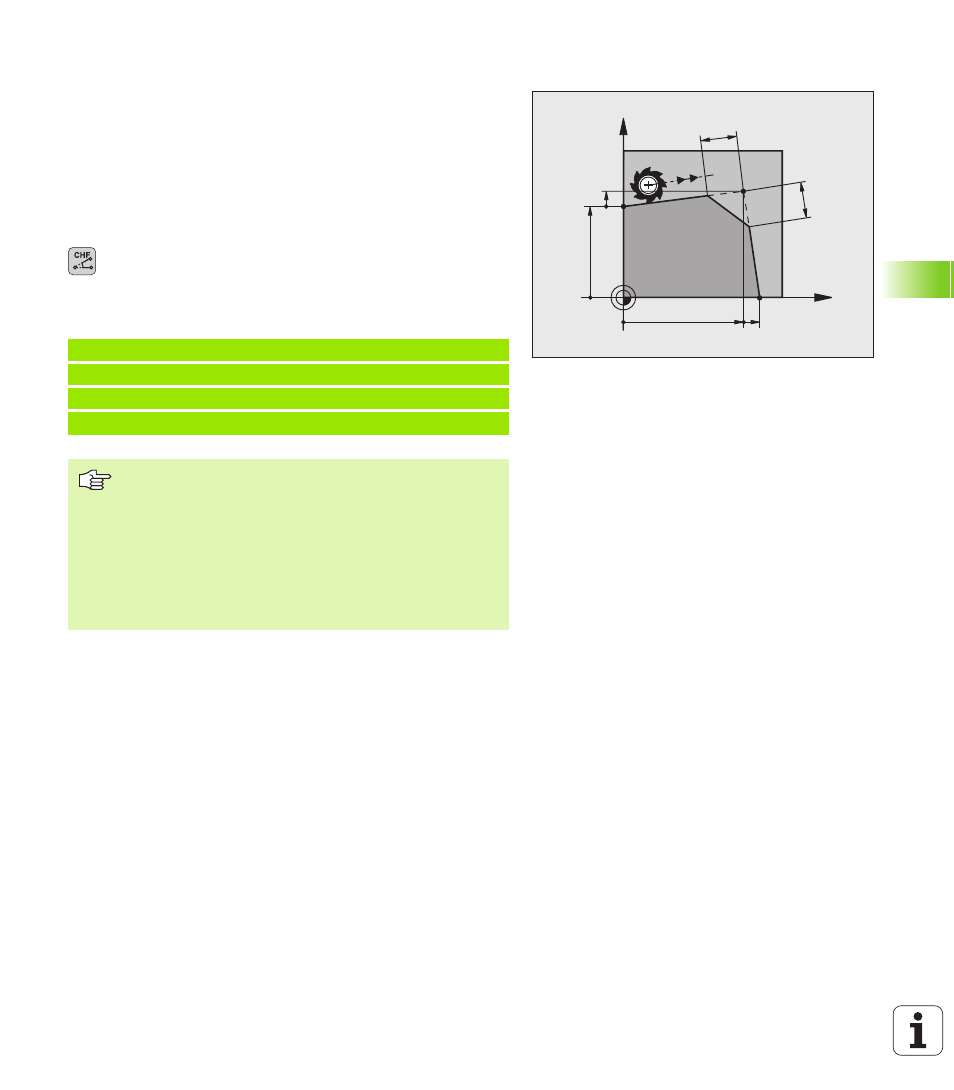

Inserimento di uno smusso CHF tra due rette
Gli spigoli di un profilo che risultano dall'intersezione di due rette
possono essere smussati.
„ Nei blocchi lineari prima e dopo il blocco CHF si devono
programmare entrambe le coordinate del piano nel quale verrà
eseguito lo smusso
„ La correzione del raggio prima e dopo il blocco CHF deve essere
uguale
„ Lo smusso deve poter essere eseguito con l'utensile attuale.
 Lunghezza smusso : lunghezza dello smusso, se
necessario:
 Avanzamento F (attivo solo nel blocco CHF)
Esempi di blocchi NC
X
Y
40
12 30
5
12
5
7 L X+0 Y+30 RL F300 M3
8 L X+40 IY+5
9 CHF 12 F250
10 L IX+5 Y+0
La lavorazione del profilo non può iniziare con un blocco
CHF.
Gli smussi possono essere eseguiti solo nel piano di
lavoro.
Lo spigolo tagliato dallo smusso non viene toccato.
L'avanzamento programmato in un blocco CHF è attivo
solo in questo blocco. Dopo il blocco CHF ridiventa attivo
l'avanzamento programmato nel blocco precedente.
