HEIDENHAIN iTNC 530 83
2.4 Impostazione dell'or
igine (senza sist
ema di tastat
ur
a 3D)

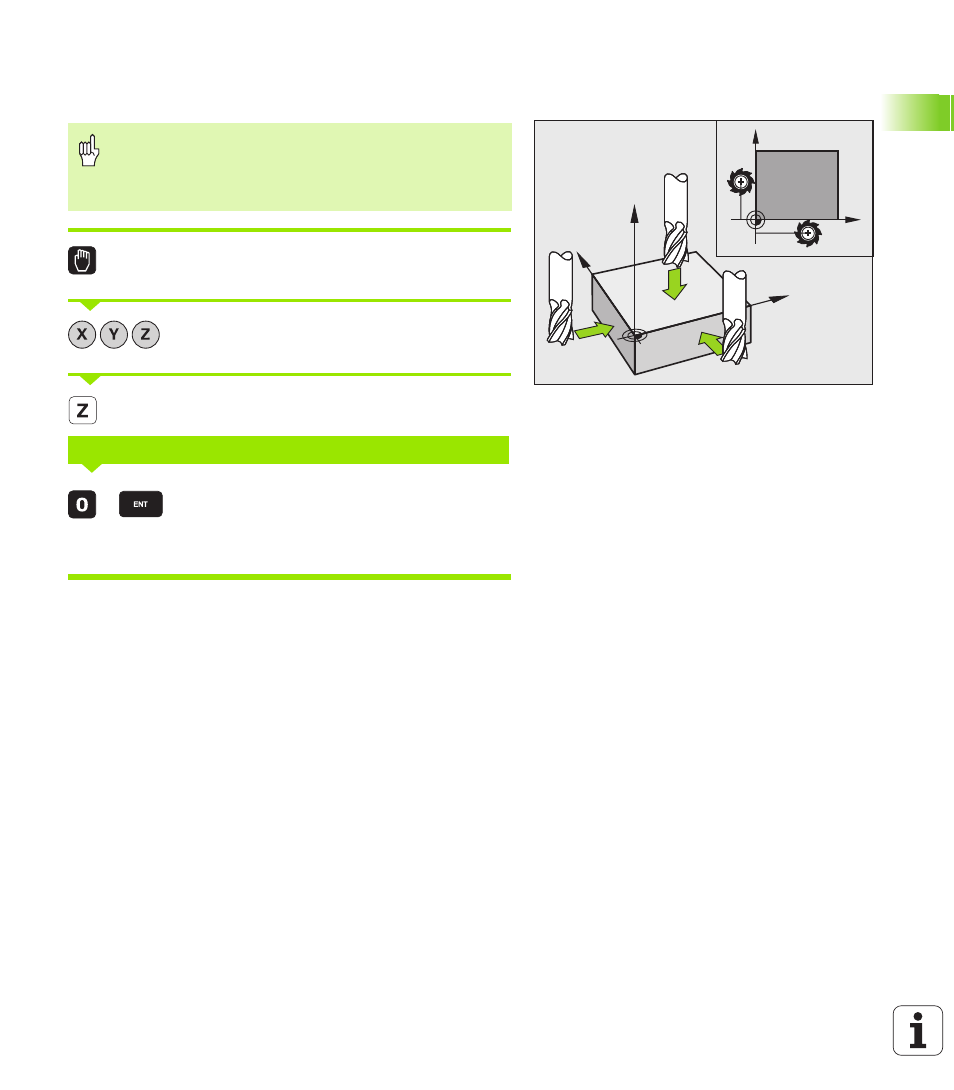

Definire l'origine con i tasti di movimentazione
assi
Selezionare la modalità operativa Funzionamento
manuale
Spostare l'utensile con precauzione fino a sfiorare il
pezzo
Selezionare l'asse (tutti gli assi sono selezionabili
anche tramite la tastiera ASCII)
Utensile zero, asse del mandrino: impostare
l'indicazione su una posizione nota del pezzo (p.es. 0)
o inserire lo spessore d del lamierino. Nel piano di
lavoro: tener conto del raggio dell'utensile
Determinare in modo analogo le origini dei restanti assi.
Utilizzando nell'asse di accostamento un utensile con lunghezza nota,
impostare l'indicazione dell'asse di accostamento sulla lunghezza L
dell'utensile o sulla somma Z=L+d.
Y
X
Z
X
Y
-R
-R
Misura precauzionale
Se la superficie del pezzo non deve essere sfiorata, si deve
sovrapporre un lamierino di spessore d noto. Per l'origine
si dovrà quindi inserire un valore maggiorato di d.
IMPOSTAZIONE ORIGINE Z=
