554 9 Programmazione: Funzioni speciali
9.2 La funzione PLANE: Rotazione del pi
ano di la
v
o
ro
(opzione sof
tw
a
re
1)
Parametri inseriti

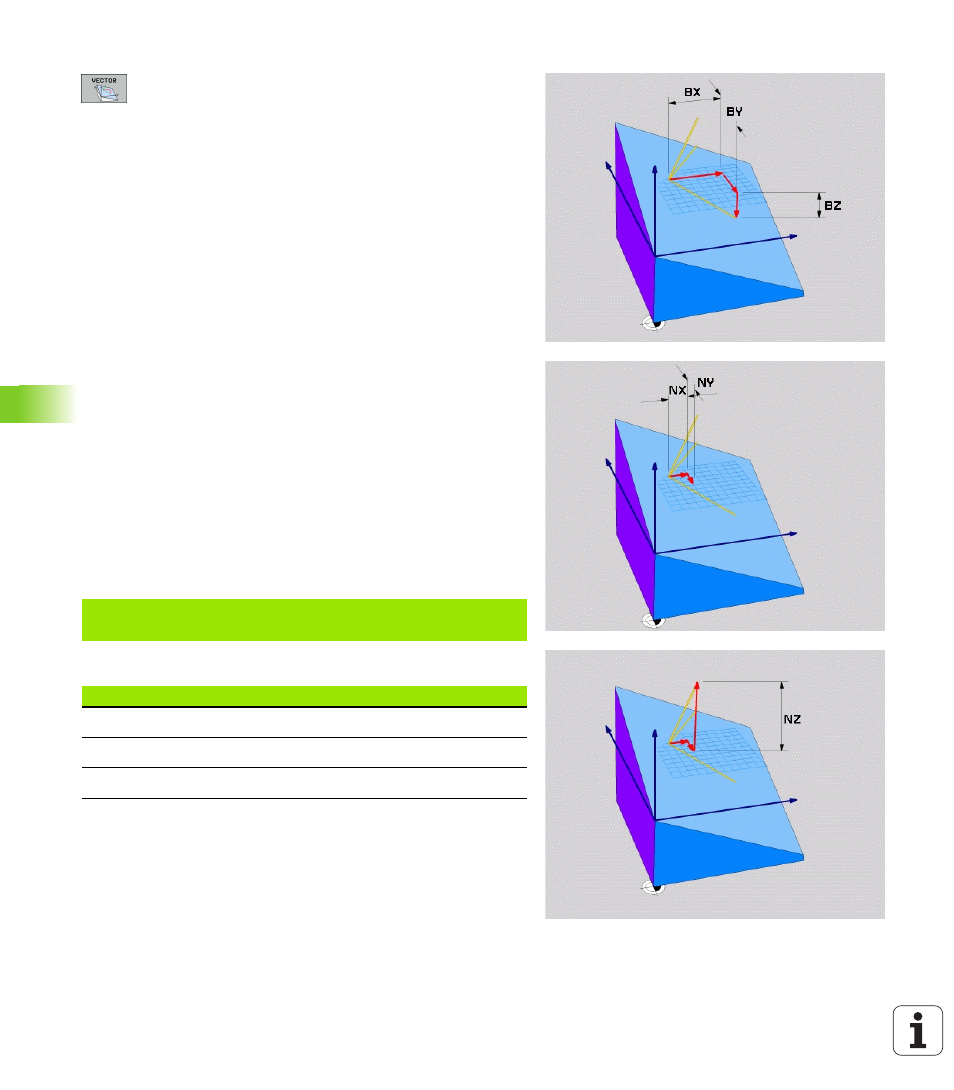

 Componente X del vettore base? : componente X BX
del vettore base B (vedere figura in alto a destra).
Campo di immissione: da –99.999,9999 a
+99,9999999
 Componente Y del vettore base? : componente X BY
del vettore base B (vedere figura in alto a destra).
Campo di immissione: da –99.999,9999 a
+99,9999999
 Componente Z del vettore base? : componente Z BZ
del vettore base B (vedere figura in alto a destra).
Campo di immissione: da –99.999,9999 a
+99,9999999
 Componente X del vettore normale? : componente X
NX del vettore normale N (vedere figura in centro a
destra). Campo di immissione: da –99.999,9999 a
+99,9999999
 Componente Y del vettore normale? : componente Y
NY del vettore normale N (vedere figura in centro a
destra). Campo di immissione: da –99.999,9999 a
+99,9999999
 Componente Z del vettore normale? : componente Z
NZ del vettore normale N (vedere figura in basso a
destra). Campo di immissione: da –99.999,9999 a
+99,9999999
 Continuare con le caratteristiche di posizionamento
(vedere "Definizione del comportamento nel
posizionamento della funzione PLANE" pag. 560)
Blocchi NC
Sigle utilizzate
5 PLANE VECTOR BX0.8 BY-0.4 BZ-
0.4472 NX0.2 NY0.2 NZ0.9592 .....
Sigla Significato
VECTOR Inglese vector = vettore
BX, BY, BZ Base, vettore: X, Y e Z, componente
NX, NY, NZ Normale, vettore: X, Y e Z, componente
