11.2 Famiglie di modelli - parametri
Q in luogo di valori numerici
Applicazione
Con la funzione parametrica Q FN 0: ASSEGNAZIONE si assegnano ai
parametri Q dei valori numerici. Nel programma di lavorazione invece
si inserisce un parametro Q in luogo del valore numerico.
Esempi di blocchi NC
Per le famiglie di modelli programmare p. es. le dimensioni
caratteristiche del pezzo come parametro Q.
Per la lavorazione dei singoli pezzi si assegna quindi a ciascuno di
questi parametri un corrispondente valore numerico.
Esempio
Cilindri con parametri Q
15 FN O: Q10=25 Assegnazione
... Q10 assume il valore 25
25 L X +Q10 corrispondente a L X +25
Z1
Q1
Q2
Z2
Q1
Q2

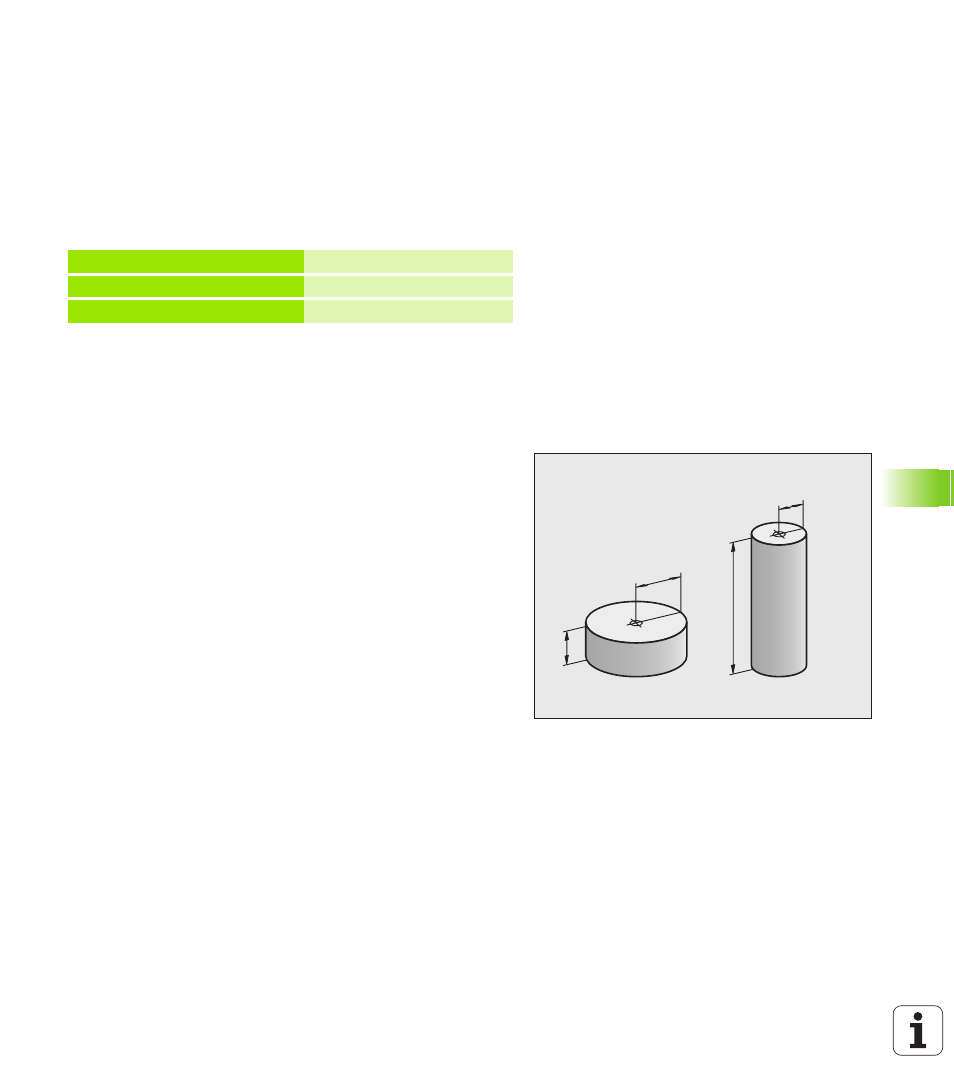

Raggio del cilindro R = Q1
Altezza cilindro H = Q2
Cilindro Z1 Q1 = +30
Q2 = +10
Cilindro Z2 Q1 = +10
Q2 = +50
