730 13 Funzioni MOD
13.1
0
Selezione dell'indicazione di posizione
13.10 Selezione dell'indicazione di
posizione
Applicazione
Nel Funzionamento manuale e per le modalità di esecuzione del
programma si può intervenire sulla visualizzazione delle coordinate.

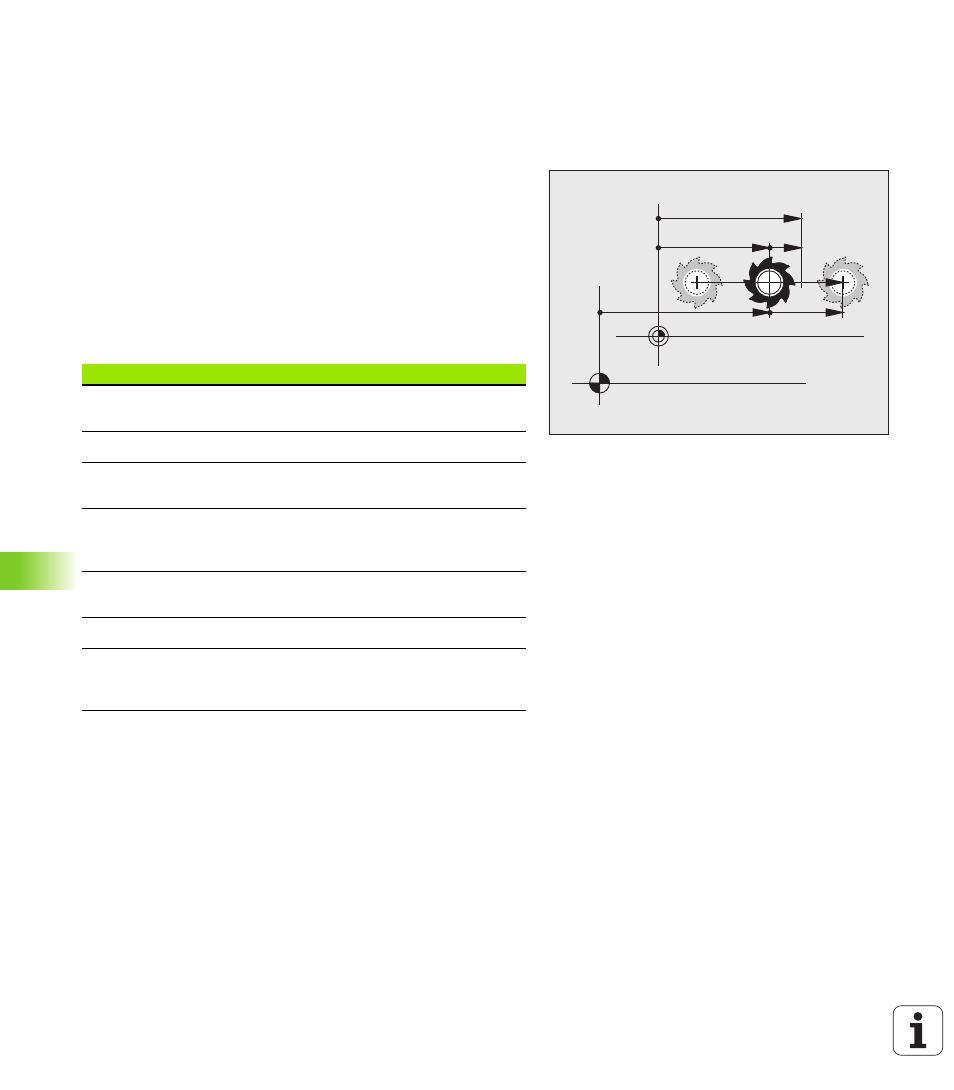

La figura a destra illustra varie posizioni dell'utensile:
„ Posizione di partenza
„ Posizione finale dell'utensile
„ Origine pezzo
„ Origine macchina
Per la visualizzazione delle posizioni del TNC si possono selezionare le
seguenti coordinate:
Con la funzione MOD Posizione 1 si seleziona l'indicazione di
posizione nella visualizzazione di stato.
Con la funzione MOD Posizione 2 si seleziona l'indicazione di
posizione nella visualizzazione di stato supplementare.
Funzione Visualizzazione
Posizione nominale; valore preimpostato dal
TNC NOMIN
Posizione reale; posizione attuale dell'utensile REALE
Posizione di riferimento; posizione reale riferita
all'origine della macchina REF
Distanza residua rispetto alla posizione
programmata; differenza tra posizione reale e
posizione finale DIST
Errore di inseguimento; differenza tra
posizione nominale e reale INSEG
Deflessione del tastatore di misurazione DEFL.
Percorsi eseguiti con la funzione volantino
elettronico (M118)
(solo indicazione di posizione 2) M118
