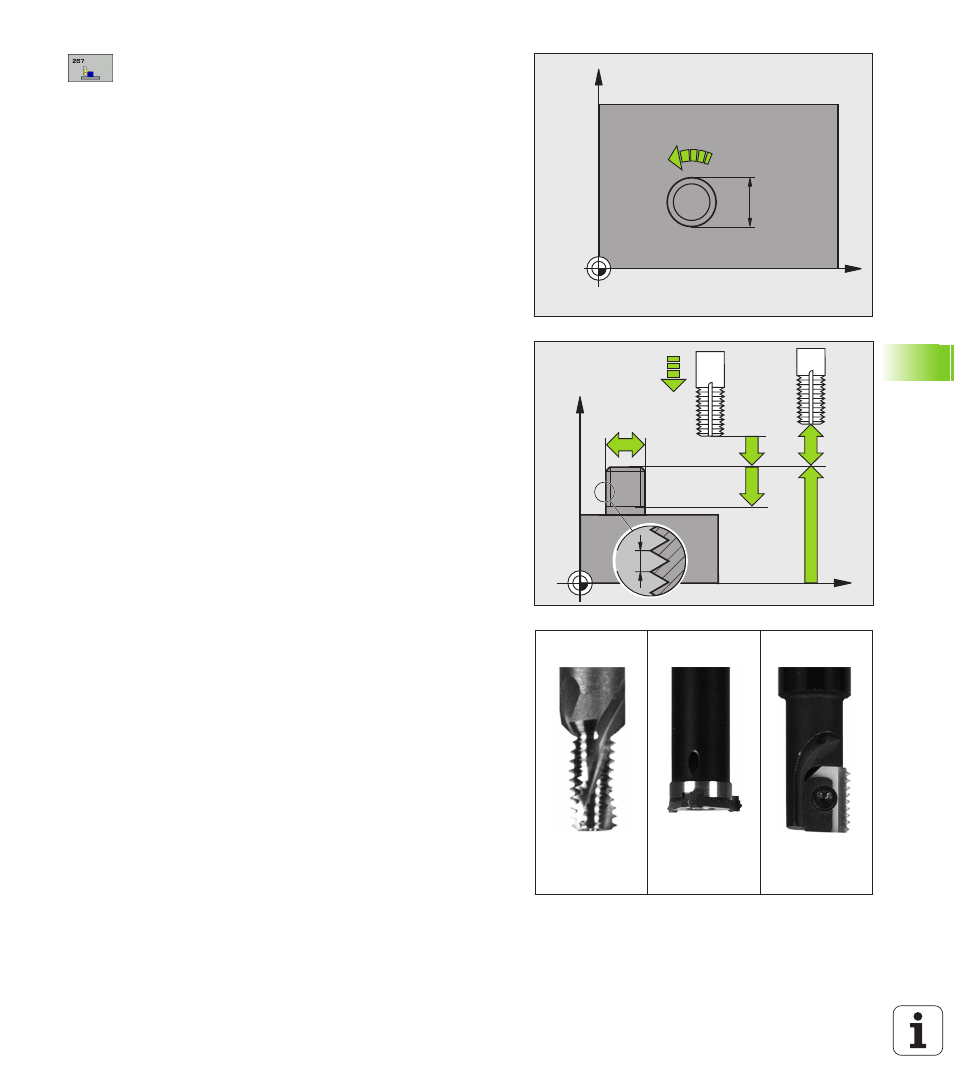

Diametro nominale
Q335: diametro della filettatura
Passo della filettatura
Q239: passo della
filettatura. Il segno definisce se si tratta di una
filettatura destrorsa o sinistrorsa:
+= Filettatura destrorsa
– = filettatura sinistrorsa
Profondità di filettatura
Q201 (incrementale):
distanza tra la superficie del pezzo e il fondo della
filettatura
RIPRESA
Q355: numero di filetti di cui viene spostato
l'utensile:
0 = linea elicoidale fino alla profondità di filettatura
1 = traiettoria elicoidale continua su tutta la lunghezza
della filettatura
>1 = più traiettorie elicoidali con accostamento e
distacco, tra le quali il TNC sposta l'utensile di Q355
volte il passo
AVANZ. AVVICINAMENTO
Q253: velocità di spostamento
dell'utensile durante la penetrazione nel pezzo e
l'estrazione dal pezzo in mm/min
TIPO DI FRESATURA
Q351: tipo della lavorazione di
fresatura con M3
+1 = concorde
–1 = discorde
X
Y
Q207
Q335
X
Z
Q203
Q253
Q201
Q204
Q200
Q239
Q335
Q355 = 1
Q355 > 1
Q355 = 0
