6.4 Traiettorie - coordinate
cartesiane

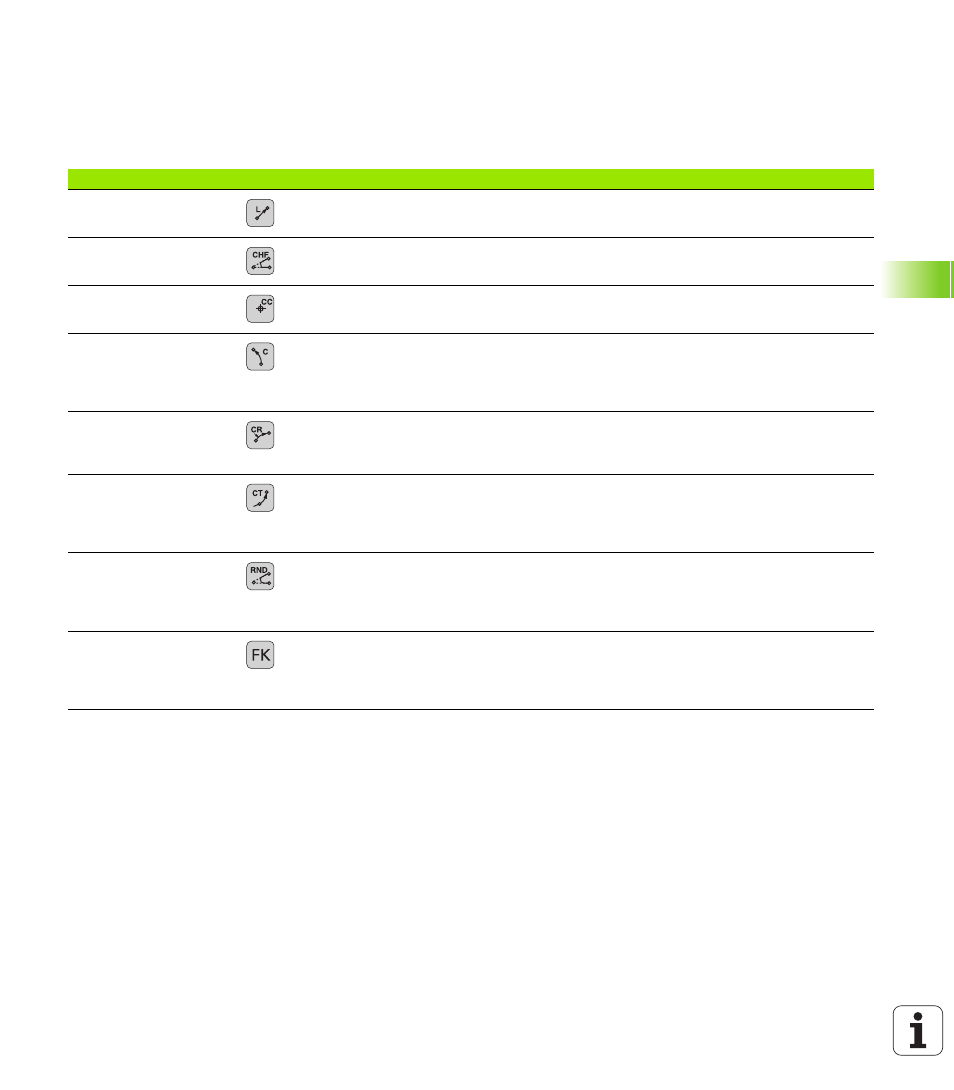

Panoramica delle funzioni di traiettoria
Funzione Tasto Traiettoria utensile Inserimenti necessari Pagina
Retta L
ingl.: Line Retta Coordinate del punto finale
della retta Pagina 250
Smusso: CHF
ingl.: CHamFer Smusso tra due rette Lunghezza smusso Pagina 251
Centro del cerchio CC;
ingl.: Circle Center Nessuna Coordinate del centro del
cerchio, oppure del polo Pagina 253
Arco di cerchio C
ingl.: Circle Traiettoria circolare intorno al
centro del cerchio CC verso il
punto finale dell'arco di
cerchio Coordinate del punto finale
del cerchio, senso di
rotazione Pagina 254
Arco di cerchio CR
ingl.: Circle by Radius Traiettoria circolare con
raggio determinato Coordinate del punto finale
del cerchio, raggio del
cerchio, senso di rotazione Pagina 255
Arco di cerchio CT
ingl.: Circle Tangential Traiettoria circolare con
raccordo tangenziale
all'elemento di profilo
precedente Coordinate del punto finale
del cerchio Pagina 256
Arrotondamento spigoli
RND
ingl.: RouNDing of
Corner Traiettoria circolare con
raccordo tangenziale
all'elemento di profilo
precedente Raggio dell'angolo R Pagina 252
Programmazione libera
dei profili FK Retta o traiettoria circolare
con raccordo qualsiasi
all'elemento di profilo
precedente vedere "Traiettorie -
Programmazione libera dei
profili FK", pag. 269 Pagina 269
