348 8 Programmazione: Cicli
8.3 Definizione sag
o
ma P
A
T
TERN DEF

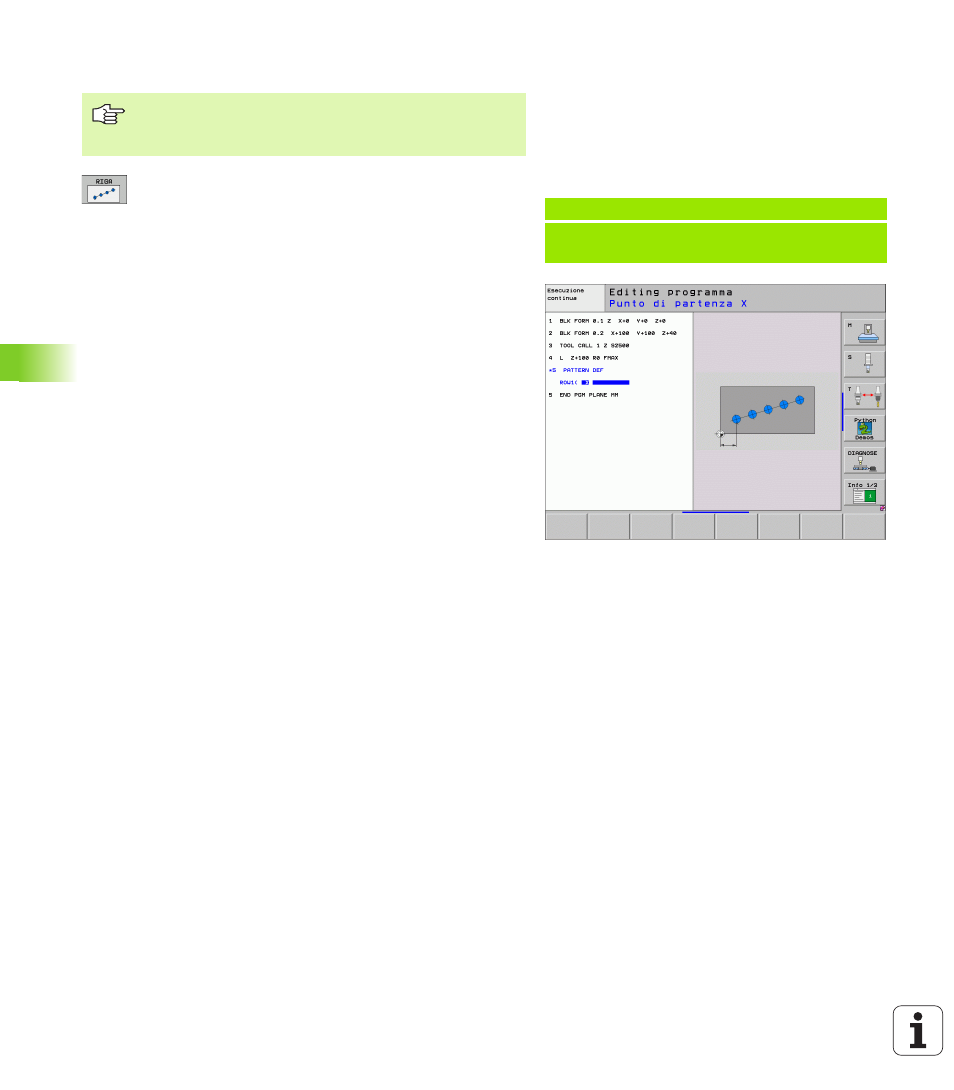

Definizione di riga singola
 Punto di partenza X (valore assoluto): coordinata del
punto di partenza della riga nell'asse X
 Punto di partenza Y (valore assoluto): coordinata del
punto di partenza della riga nell'asse Y
 Distanza posizioni lavorazione (in valore
incrementale): distanza tra le posizioni di lavorazione.
Il valore può essere inserito con segno positivo o
negativo
 Numero di lavorazioni : numero totale di posizioni di
lavorazione
 Rotazione di tutta la sagoma (valore assoluto):
angolo di rotazione intorno al punto di partenza
inserito. Asse di riferimento: asse principale del piano
di lavoro attivo (per es. X con asse utensile Z). Il valore
può essere inserito con segno positivo o negativo
 COORD. SUPERFICIE PEZZO (valore assoluto): Inserire la
coordinata Z da cui deve partire la lavorazione
Se si definisce una superficie del pezzo in Z diversa da
0, questo valore ha effetto aggiuntivo rispetto alla
superficie del pezzo Q203 definita nel ciclo di lavorazione.
Esempio: Blocchi NC
10 L Z+100 R0 FMAX
11 PATTERN DEF
ROW1 (X+25 Y+33,5 D+8 NUM5 ROT+0 Z+0)
