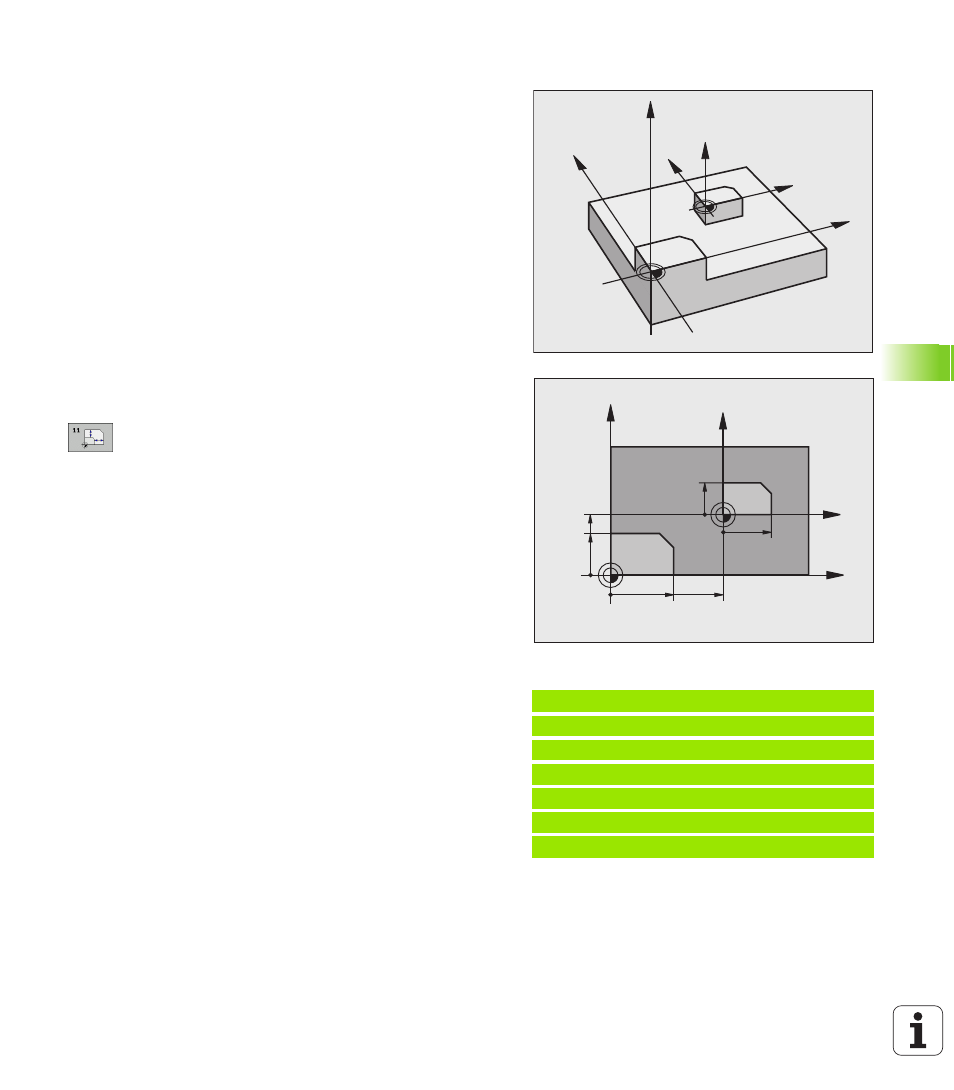

FATTORE DI SCALA (Ciclo 11)
Nell'ambito di un programma il TNC può ingrandire o ridurre i profili. In
questo modo è possibile tenere conto, ad es., di fattori di
restringimento o di sovrametallo.
Attivazione
Il FATTORE DI SCALA è attivo dalla sua definizione nel programma.
Esso è attivo anche nel modo operativo Introduzione manuale dati. Il
TNC visualizza il fattore di scala attivo nell'indicazione di stato
supplementare.
Il fattore di scala è attivo
„ nel piano di lavoro o contemporaneamente per tutti e tre gli assi di
coordinate (in funzione del parametro macchina 7410)
„ per tutte le quote nei cicli
„ anche per gli assi paralleli U, V, W
Premesse
Prima di un ingrandimento o di una riduzione è consigliabile spostare
l'origine su uno spigolo o un angolo del profilo.
 Fattore? : inserire il fattore SCL (ingl.: scaling); il TNC
moltiplica coordinate e raggi con questo fattore SCL
(come descritto in "Attivazione")
Ingrandimento: SCL maggiore di 1 - 99,999 999
Riduzione: SCL minore di 1 fino a 0,000 001
Annullamento
Riprogrammare il ciclo FATTORE SCALA con fattore di scala 1.
Esempio: Blocchi NC
11 CALL LBL 1
12 CYCL DEF 7.0 ORIGINE
13 CYCL DEF 7.1 X+60
14 CYCL DEF 7.2 Y+40
15 CYCL DEF 11.0 FATT. SCALA
16 CYCL DEF 11.1 SCL 0.75
17 CALL LBL 1
Z
Z
X
X
Y
Y
X
Y
60
40
X
Y
36
30
(27)
(22.5)
