HEIDENHAIN iTNC 530 433
8.6 Cicli per la fr
esat
ur
a di tasc
he, isole e scanalat
ur
e

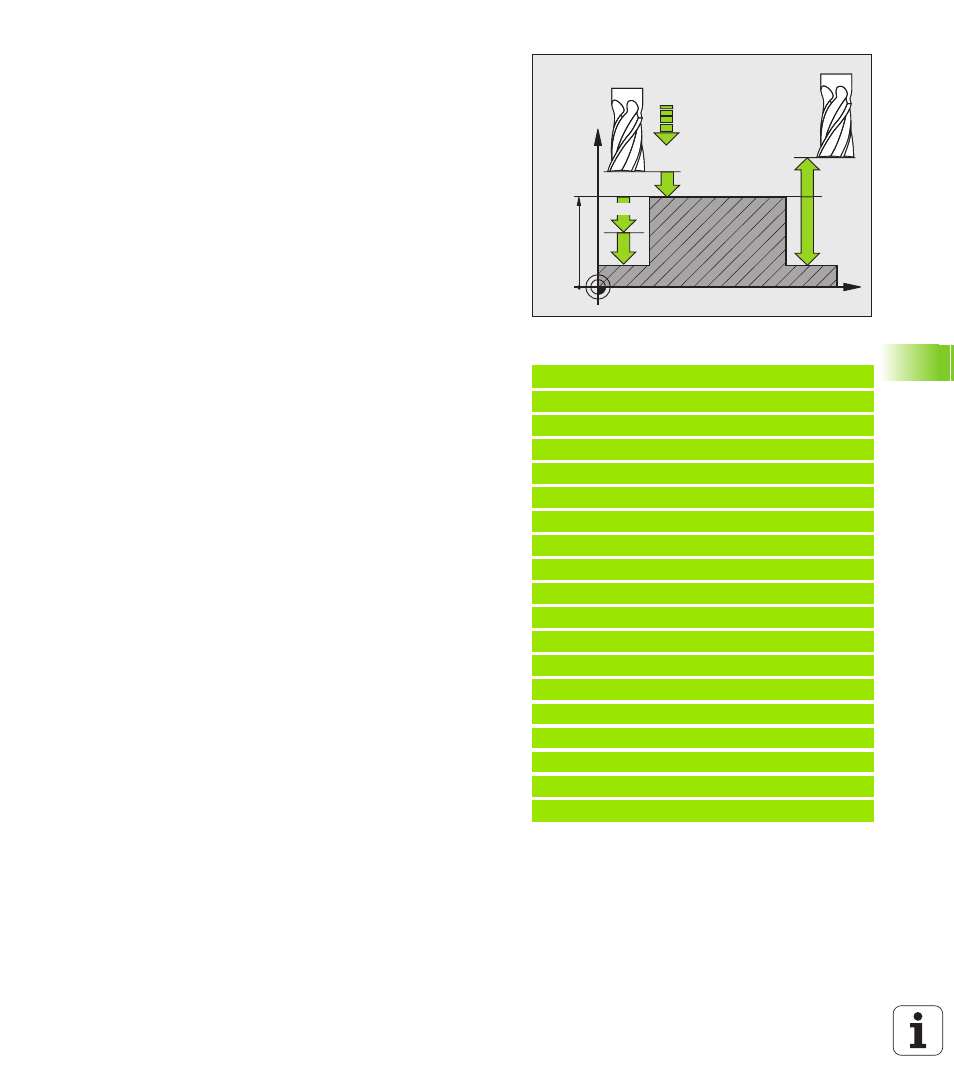

 PROFONDITÀ Q201 (incrementale): distanza tra la
superficie del pezzo e il fondo dell'isola
 PROFONDITÀ DI ACCOSTAMENTO Q202 (incrementale):
quota dei singoli accostamenti dell’utensile; inserire
un valore maggiore di 0
 AVANZAMENTO IN PROFONDITÀ Q206: velocità di
spostamento dell'utensile durante lo spostamento in
profondità in mm/min
 DISTANZA DI SICUREZZA Q200 (incrementale): distanza
tra la superficie frontale dell’utensile e la superficie
del pezzo
 COORD. SUPERFICIE PEZZO Q203 (assoluto): coordinata
assoluta della superficie del pezzo
 2a distanza di sicurezza Q204 (incrementale):
coordinata dell'asse del mandrino che esclude una
collisione tra l'utensile e il pezzo (il dispositivo di
serraggio)
 FATTORE DI SOVRAPPOSIZIONE TRAIETTORIE Q370:
Q370 x raggio utensile dà l'accostamento laterale k.
Valore massimo di inserimento: 1,9999
Esempio: Blocchi NC
8 CYCL DEF 256 ISOLA RETTANGOLARE
Q218=60 ;LUNGHEZZA 1° LATO
Q424=74 ;QUOTA PEZZO GREZZO 1
Q219=40 ;LUNGHEZZA 2° LATO
Q425=60 ;QUOTA PEZZO GREZZO 2
Q220=5 ;RAGGIO SPIGOLO
Q368=0.2 ;SOVRAM. LATERALE
Q224=+0 ;ROTAZIONE
Q367=0 ;POSIZIONE ISOLA
Q207=500 ;AVANZ. FRESATURA
Q351=+1 ;TIPO DI FRESATURA
Q201=-20 ;PROFONDITÀ
Q202=5 ;PROF. ACCOSTAMENTO
Q206=150 ;AVANZAMENTO PROF.
Q200=2 ;DIST. DI SICUREZZA
Q203=+0 ;COOR. SUPERF.
Q204=50 ;2A DIST. DI SICUREZZA
Q370=1 ;SOVRAPP. TRAIETT. UT.
9 CYCL CALL POS X+50 Y+50 Z+0 FMAX M3
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
