HEIDENHAIN iTNC 530 455
8.8 Cicli SL
PREFORATURA (Ciclo 21)
Svolgimento del ciclo
1 L’utensile penetra con l’AVANZAMENTO F programmato dalla
posizione attuale fino alla prima PROF. DI ACCOSTAMENTO
2 In seguito il TNC riporta l'utensile in rapido FMAX alla prima
PROFONDITÀ DI ACCOSTAMENTO, ridotta della distanza di
prearresto t.
3 La DISTANZA DI PREARRESTO viene calcolata automaticamente:
„ PROFONDITA' DI FORATURA fino a 30 mm: t = 0,6 mm
„ PROFONDITÀ DI FORATURA oltre 30 mm: t = prof. di foratura/
50
„ DISTANZA massima di PREARRESTO: 7 mm
4 Successivamente l'utensile penetra con l'AVANZAMENTO F
programmato di un'ulteriore PROFONDITÀ DI ACCOSTAMENTO
5 Il TNC ripete questa sequenza (da 1 a 4) fino a raggiungere la
PROFONDITÀ DI FORATURA programmata
6 Dal fondo del foro il TNC ritira l'utensile, trascorsa la SOSTA per la
spoglia, con FMAX alla posizione di partenza
Impiego

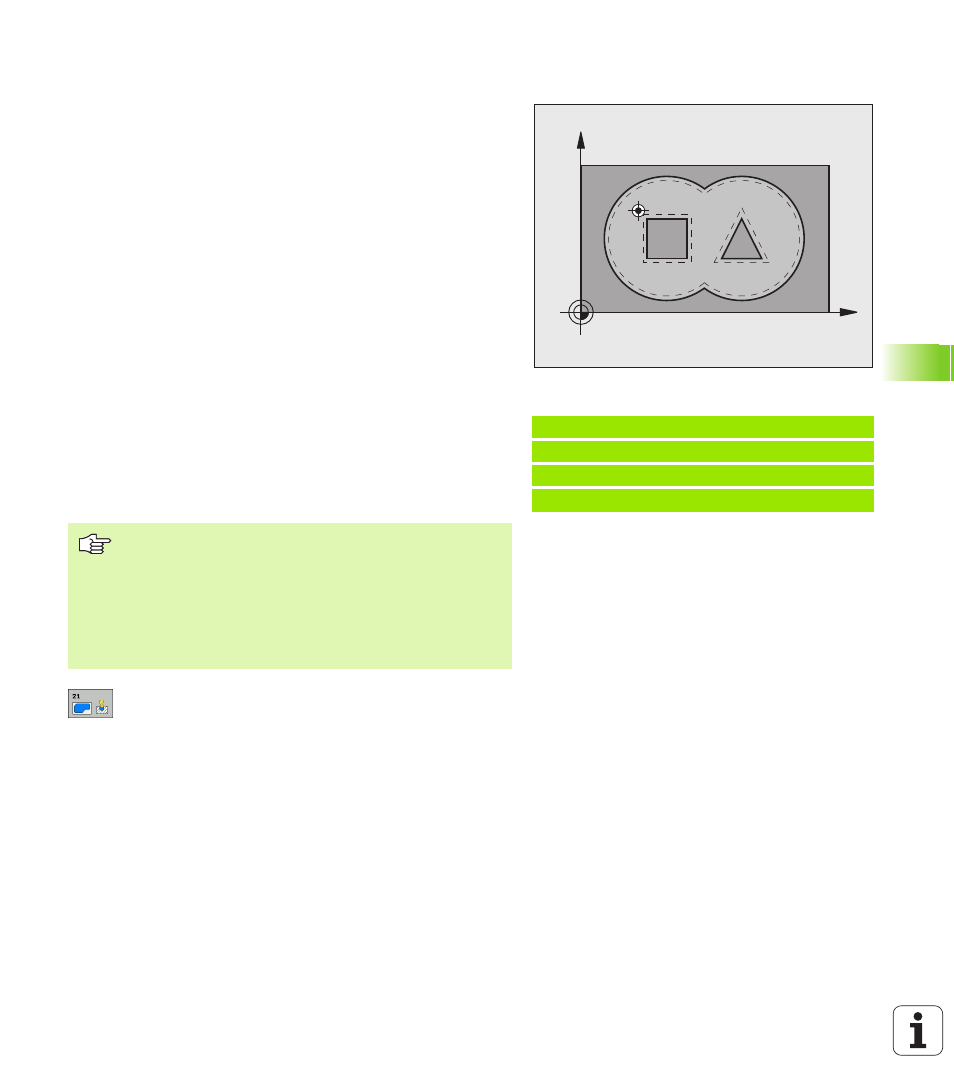

Nella scelta dei punti di penetrazione il ciclo 21 PREFORATURA tiene
conto della quota laterale e della quota profondità, nonché del raggio
dell'utensile di svuotamento. I punti di penetrazione sono
contemporaneamente i punti di partenza per lo svuotamento.
 PROFONDITÀ DI ACCOSTAMENTO Q10 (incrementale):
quota di cui l'utensile viene accostato di volta in volta
(segno con direzione di lavoro negativa "-")
 AVANZAMENTO IN PROFONDITÀ Q11: avanzamento di
foratura in mm/min
 NUMERO UTENSILE SVUOTAMENTO Q13: numero
dell’utensile di svuotamento
Esempio: Blocchi NC
58 CYCL DEF 21 PREFORATURA
Q10=+5 ;PROF. ACCOSTAMENTO
Q11=100 ;AVANZAMENTO PROF.
Q13=1 ;UTENS. SVUOTAMENTO
X
Y
Da osservare prima della programmazione
Per il calcolo dei punti di penetrazione il TNC non tiene
conto del valore delta DR eventualmente programmato nel
blocco TOOL CALL.
Nei punti stretti il TNC potrebbe non essere in grado di
effettuare la foratura preliminare con un utensile più
grande dell'utensile di sgrossatura.
