SPECULARITÀ (ciclo 8)
Con questo ciclo il TNC consente l'esecuzione speculare di una
lavorazione nel piano di lavoro.
Attivazione
La specularità si attiva con la sua definizione nel programma. Essa è
attiva anche in modalità Introduzione manuale dati. Il TNC visualizza gli
assi speculari attivi nell'indicazione di stato supplementare.
„ Ribaltando un solo asse, cambia il senso di rotazione dell'utensile.
Questo non vale per i cicli di lavorazione
„ Ribaltando due assi, il senso di rotazione rimane invariato.

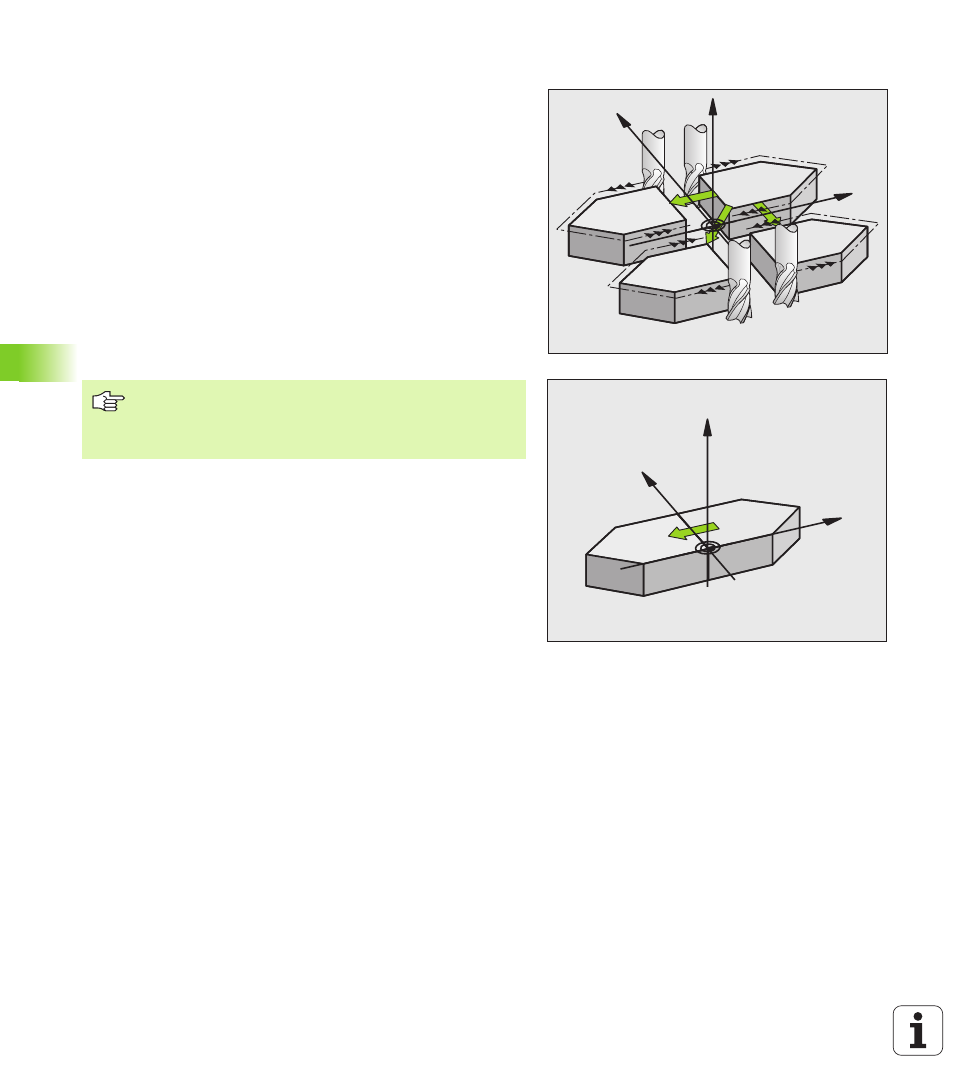

Il risultato della specularità dipende dalla posizione dell'origine:
„ Origine sul profilo da ribaltare: l'elemento verrà ribaltato
direttamente intorno all'origine;
„ L'origine si trova all'esterno del profilo da ribaltare: l'elemento verrà
anche spostato;
Y
X
Z
Y
X
Z
Ribaltando un solo asse nei cicli di fresatura con numeri
200 cambia la direzione della lavorazione. Eccezione: il
ciclo 208, in cui la direzione di lavorazione definita nel ciclo
rimane inalterata.
