326 7 Programmazione: Funzioni ausiliarie
7.
5 F
unzioni ausiliar
ie per assi r
o
tativi

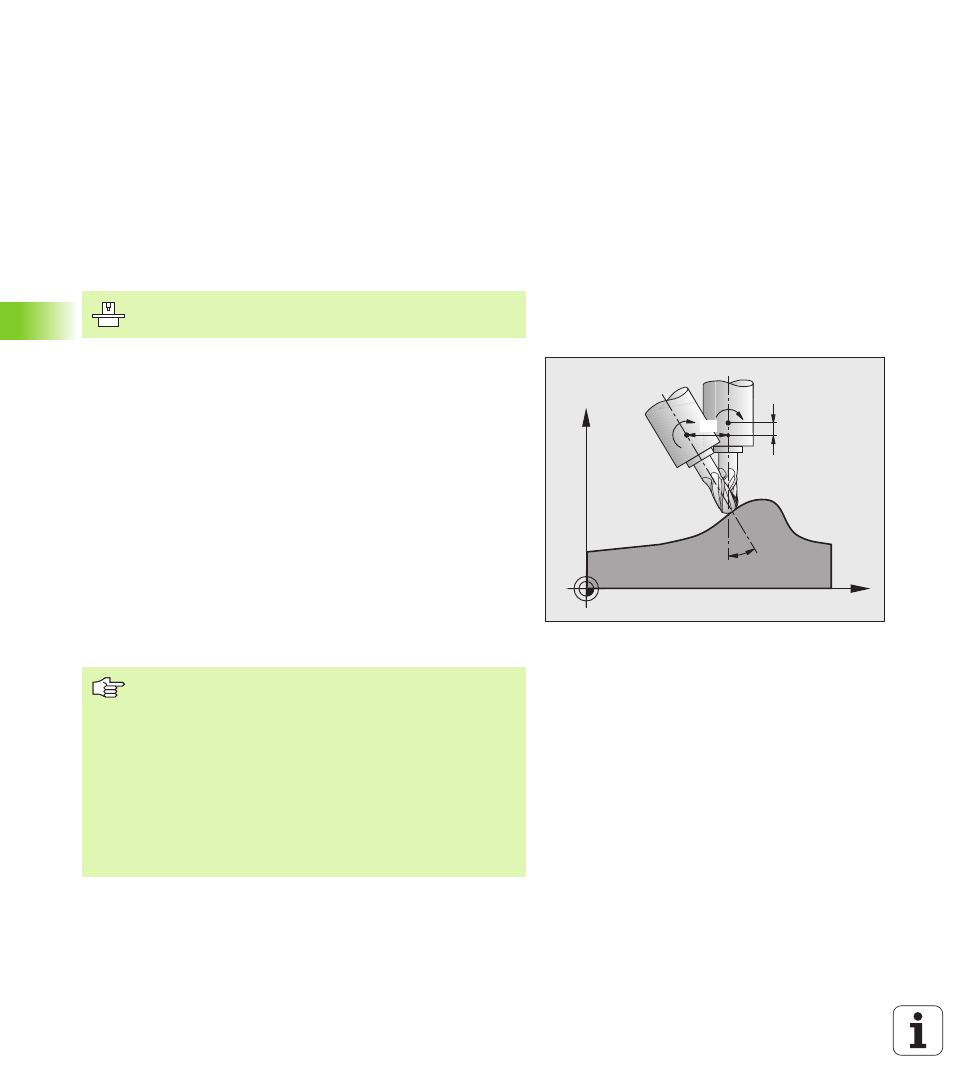

Correzione automatica della geometria della
macchina nel lavoro con assi orientabili: M114
(opzione software 2)
Comportamento standard
Il TNC porta l'utensile sulle posizioni definite nel programma di
lavorazione. Se nel programma varia la posizione di un asse rotativo, il
postprocessore deve calcolare il conseguente offset degli assi lineari e
spostarlo in un blocco di posizionamento. Poiché in questo contesto
anche la geometria della macchina ha una certa importanza, il
programma NC deve essere definito separatamente per ogni macchina.
Comportamento con M114
Se nel programma varia la posizione di un asse rotativo comandato da
programma, il TNC compensa automaticamente l'offset dell'utensile
con una correzione 3D della lunghezza. Poiché la geometria della
macchina è memorizzata nei parametri macchina, il TNC compensa
automaticamente anche gli offset specifici di macchina. Il
postprocessore deve calcolare i programmi una sola volta, anche se
questi vengono eseguiti su diverse macchine con Controllo TNC.
Se la macchina non è dotata di assi rotativi controllati (rotazione
manuale della testa, posizionamento della testa da parte del PLC), si
può impostare dopo M114 la posizione valida della testa rotativa (per
es. M114 B+45, parametri Q ammessi).
La correzione del raggio dell'utensile deve essere tenuta in conto dal
sistema CAD o dal postprocessore. Programmando una correzione del
raggio RL/RR il TNC visualizza il messaggio d'errore.
Quando il TNC esegue una correzione della lunghezza dell'utensile,
l'avanzamento programmato si riferisce alla punta dell'utensile,
altrimenti all'origine dello stesso.
Attivazione
M114 è attiva dall'inizio del blocco, M115 alla fine del blocco. M114
non è attiva con correzione del raggio utensile attiva.
M114 viene disattivata con M115 o comunque alla fine del programma.
La geometria della macchina deve essere definita dal
costruttore in tabelle di cinematica.
X
Y
dB
dz dx
B
B
Se la macchina è dotata di una testa orientabile comandata
si può interrompere l'esecuzione del programma e
modificare la posizione dell'asse orientabile (p. es. con il
volantino).
Con la funzione RIPOSIZ. A BLOCCO N si può riprendere il
programma di lavorazione nel punto di interruzione. Con
M114 attiva il TNC terrà conto automaticamente della
nuova posizione dell'asse orientabile.
Per modificare con il volantino la posizione dell'asse
orientabile durante l'esecuzione del programma, utilizzare
la funzione M118 assieme alla M128.
