Raggio R dell'utensile
Il raggio R dell'utensile viene inserito direttamente.
Valori delta per lunghezze e raggi
I valori delta indicano gli scostamenti in lunghezza e nel raggio di
utensili.
Un valore delta positivo significa una maggiorazione (DL, DR, DR2>0).
Nelle lavorazioni con una maggiorazione si deve indicare il valore della
stessa nella programmazione della chiamata utensile con TOOL CALL.
Un valore delta negativo significa una minorazione (DL, DR, DR2<0). La
minorazione viene inserita nella tabella utensili per l'usura
dell'utensile.
Per i valori delta vengono introdotti valori numerici. Nei blocchi TOOL
CALL
i valori possono essere introdotti anche con un parametro Q.
Campo di immissione: il valore massimo dei valori delta è di
± 99,999 mm.
Inserimento dei dati utensile nel programma
Per ogni utensile il numero, la lunghezza e il raggio vengono definiti
una volta nel programma di lavorazione in un blocco TOOL DEF:
 Selezionare la funzione utensile: premere il tasto TOOL DEF
 Numero utensile : identificazione univoca di un
utensile mediante il numero utensile
 Lunghezza utensile : valore di correzione della
lunghezza
 Raggio utensile : valore di correzione del raggio
Esempio

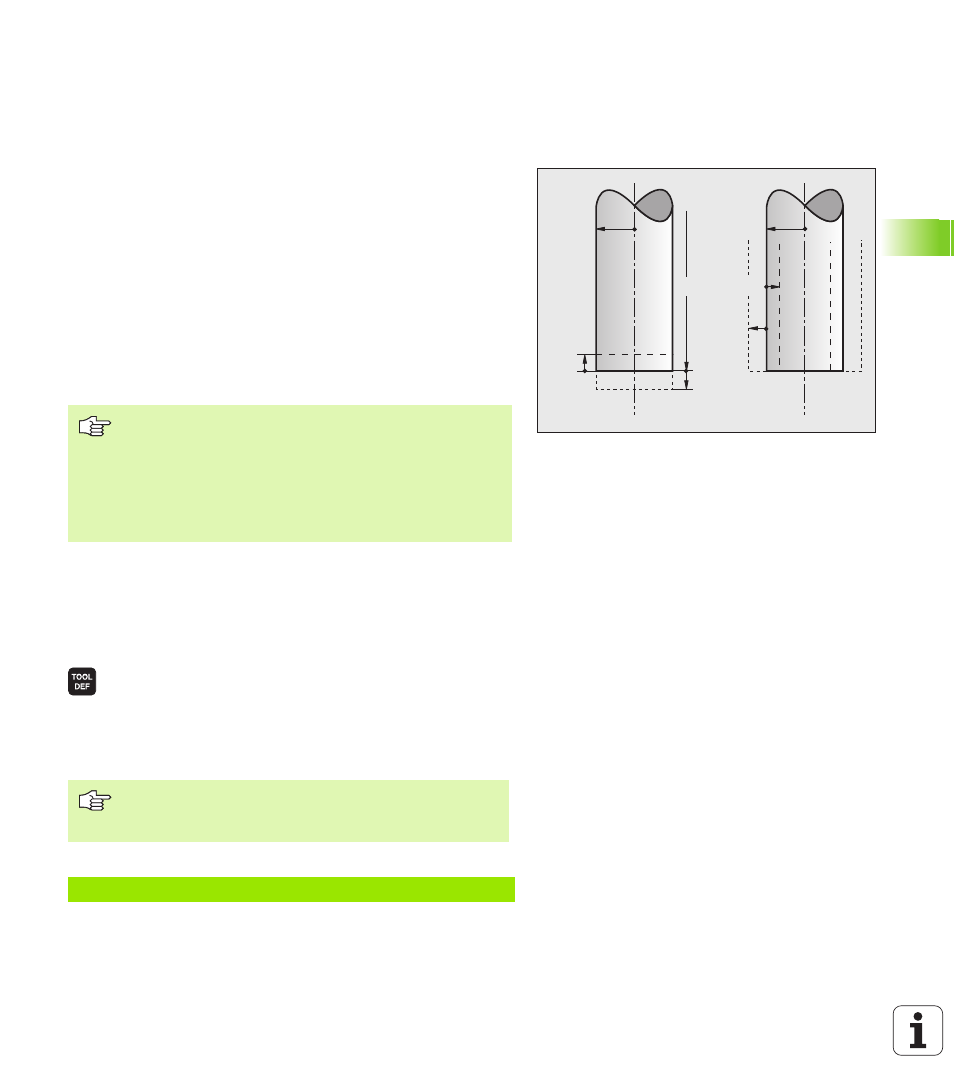

DR<0
DR>0
DL<0
R
DL>0
L
R
I valori delta della tabella utensili influiscono sulla
rappresentazione grafica dell'utensile. La
rappresentazione del pezzo nella simulazione rimane
uguale.
I valori delta del blocco TOOL CALL modificano nella
simulazione la dimensione rappresentata del pezzo. La
dimensione utensile simulata rimane uguale.
Il valore per la lunghezza può essere inserito durante il
dialogo direttamente nel relativo campo: premere il
softkey per l'asse desiderato.
4 TOOL DEF 5 L+10 R+5
