HEIDENHAIN iTNC 530 347
8.3 Definizione sag
o
ma P
A
T
TERN DEF
Impiego di PATTERN DEF
Non appena una definizione di sagoma è stata inserita, essa può
essere richiamata tramite la funzione CYCL CALL PAT (vedere "Chiamata
del ciclo con CYCL CALL PAT" pag. 339). Il TNC eseguirà sulla sagoma
definita il ciclo di lavorazione definito per ultimo.

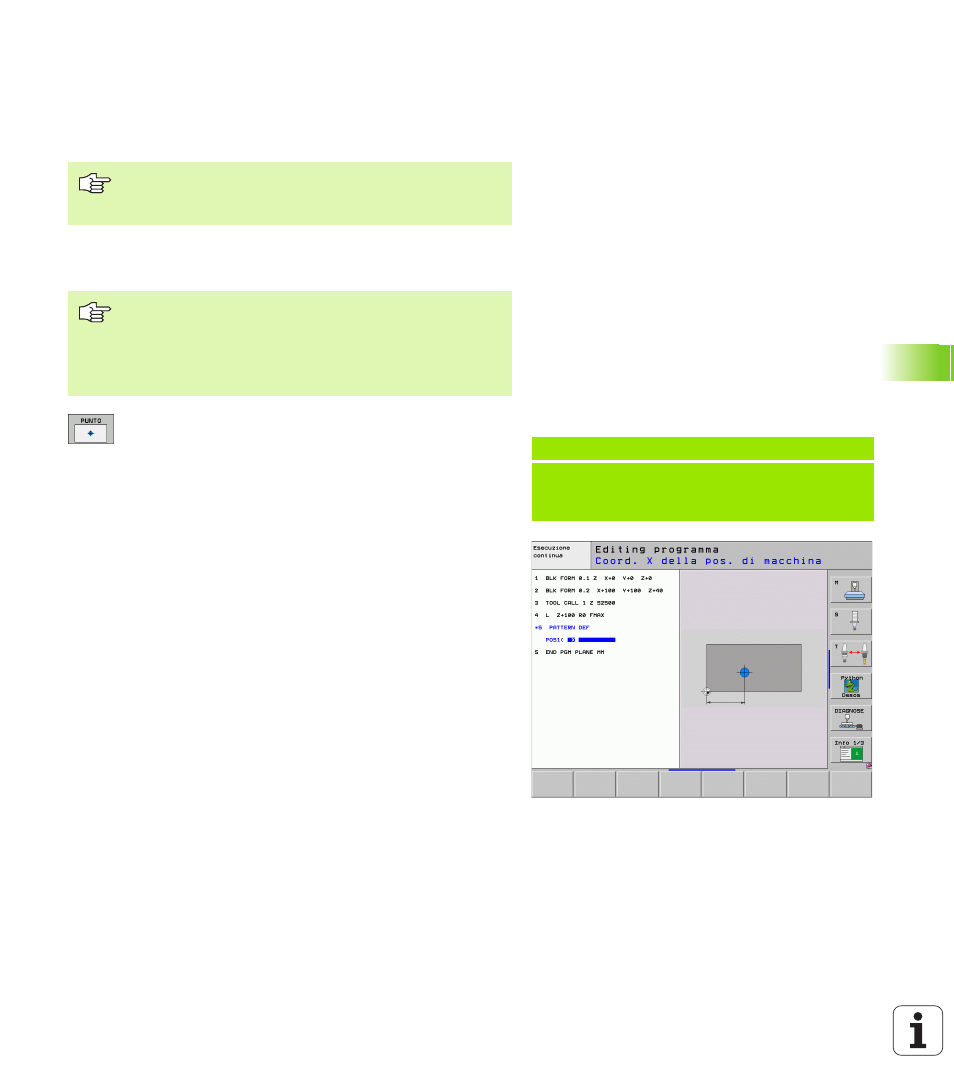

Definizione di singole posizioni di lavorazione
 Coord. X della pos. di lavorazione (valore
assoluto): Inserimento coordinata X
 Coord. Y della pos. di lavorazione (valore
assoluto): Inserimento coordinata Y
 COORD. SUPERFICIE PEZZO (valore assoluto): Inserire la
coordinata Z da cui deve partire la lavorazione
Una sagoma di lavorazione rimane attiva fino a quando si
sceglie una nuova sagoma, o una tabella punti mediante la
funzione SEL TABEL.
Si possono inserire al massimo 9 posizioni di lavorazione,
confermare ogni volta il valore inserito con il tasto ENT.
Se si definisce una superficie del pezzo in Z diversa da
0, questo valore ha effetto aggiuntivo rispetto alla
superficie del pezzo Q203 definita nel ciclo di lavorazione.
Esempio: Blocchi NC
10 L Z+100 R0 FMAX
11 PATTERN DEF
POS1 (X+25 Y+33,5 Z+0)
POS2 (X+50 Y+75 Z+0)
