78 4 Programmazione: Generalità, gestione file dati, aiuti di programmazione
4.4 Aper
tu
ra
e inser
iment
o di pr
ogr
ammi
Programmazione mediante dialogo in chiaro
degli spostamenti degli utensili

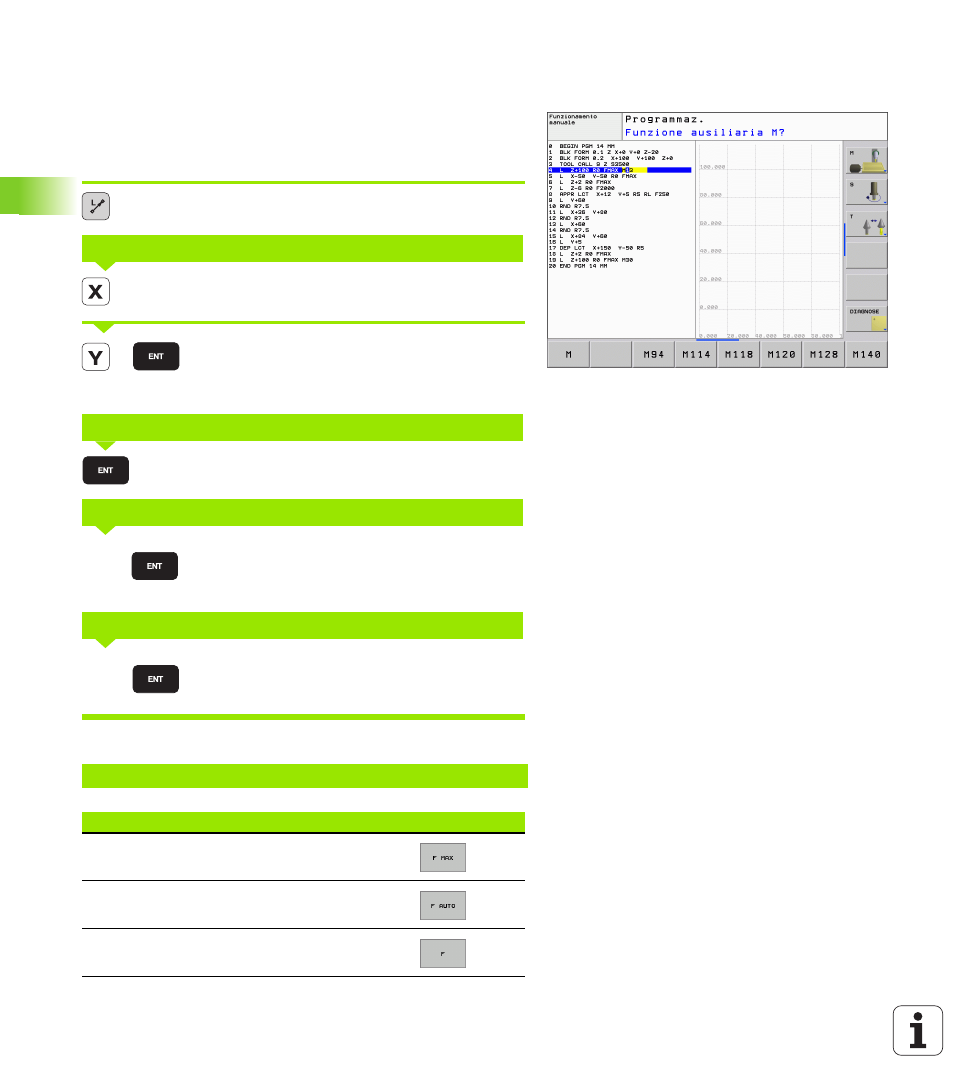

Per programmare un blocco si inizia con il tasto di dialogo. Nella riga di
intestazione dello schermo il TNC chiederà tutti i dati necessari.
Esempio per un dialogo
Aprire il dialogo
Immettere la coordinata di destinazione per l'asse X
Inserire la coordinata di destinazione per l'asse Y e
confermare con il tasto ENT per passare alla domanda
successiva
Inserire "senza correzione del raggio" e confermare
con il tasto ENT per passare alla domanda successiva.
Avanzamento per questa traiettoria 100 mm/min e
confermare con il tasto ENT per passare alla domanda
successiva
Funzione ausiliaria M3 “Mandrino ON”; azionando il
tasto ENT il TNC conclude il dialogo
La finestra di programma visualizza la riga:
COORDINATE?
CORR. RAGGIO: RL/RR/SENZA CORR.:?
AVANZAMENTO F= ? / F MAX = ENT
FUNZIONE AUSILIARIA M?
3 L X+10 Y+5 R0 F100 M3
Funzioni di definizione avanzamento Softkey
Spostamento in rapido
Spostamento con avanzamento calcolato
automaticamente nel blocco TOOL CALL
Spostamento con avanzamento programmato
(unità mm/min)
10
20
100
3
