11.2 Rappresentazione del pezzo
grezzo nello spazio di lavoro
Impiego
Nel modo operativo TEST DEL PROGRAMMA è possibile effettuare
un controllo grafico della posizione del pezzo grezzo o dell'origine nello
spazio di lavoro della macchina e attivare la sorveglianza di tale spazio
premendo il softkey GREZZO NELL'AREA DI LAVORO. Con il softkey
Finecorsa SW super. (2° livello softkey) è possibile attivare o
disattivare la funzione.
Un altro parallelepipedo trasparente rappresenta il pezzo grezzo, le cui
dimensioni sono presentate nella tabella BLK FORM. Il TNC ricava le
dimensioni dalla definizione del pezzo grezzo del programma
selezionato. Il parallelepipedo che rappresenta il pezzo grezzo
definisce il sistema di coordinate la cui origine si trova all'interno del
parallelepipedo.
L'esatta posizione del grezzo all'interno dell'area di lavoro non è di
norma essenziale per il test del programma. Se si attiva tuttavia il
controllo dell'area di lavoro, è necessario spostare "graficamente" il
pezzo grezzo in modo tale che quest'ultimo si trovi all'interno dell'area
di lavoro. Utilizzare a tale scopo i softkey riportati in tabella.
È inoltre possibile attivare l'origine attuale per il modo operativo Prova
programma (vedere tabella seguente, ultima riga).

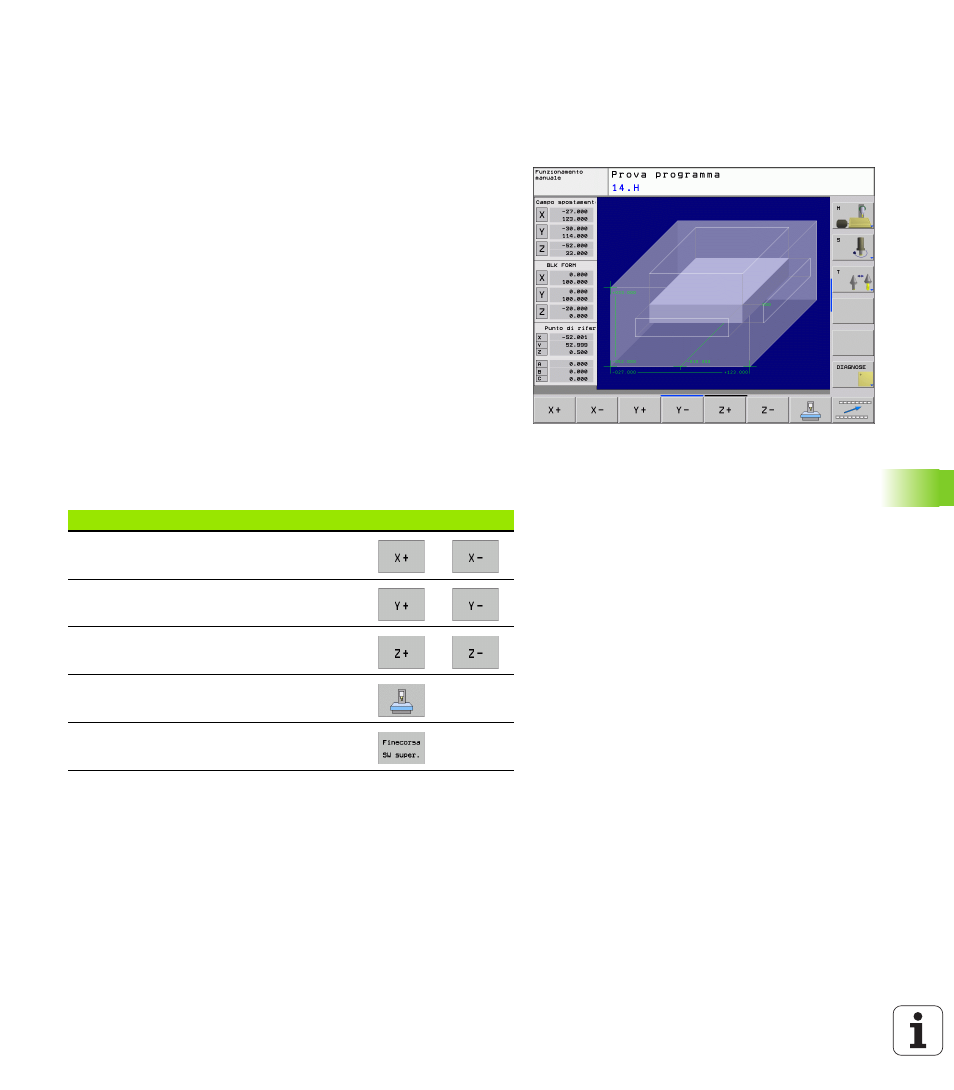

Funzione Softkey
Spostamento pezzo grezzo in direzione X
positiva/negativa
Spostamento pezzo grezzo in direzione Y
positiva/negativa
Spostamento pezzo grezzo in direzione Z
positiva/negativa
Visualizzazione del pezzo grezzo riferito
all'origine impostata
Attivazione o disattivazione della funzione di
controllo
