44 2 Funzionamento manuale e allineamento
2.2 Spostament
o degli assi macc
hina
Spostamento con il volantino elettronico HR 410
Il volantino portatile HR 410 è dotato di due tasti di consenso che si
trovano sotto la manopola.
Gli assi della macchina possono essere spostati solo se viene premuto
uno dei tasti di consenso (funzione correlata alla macchina in uso).

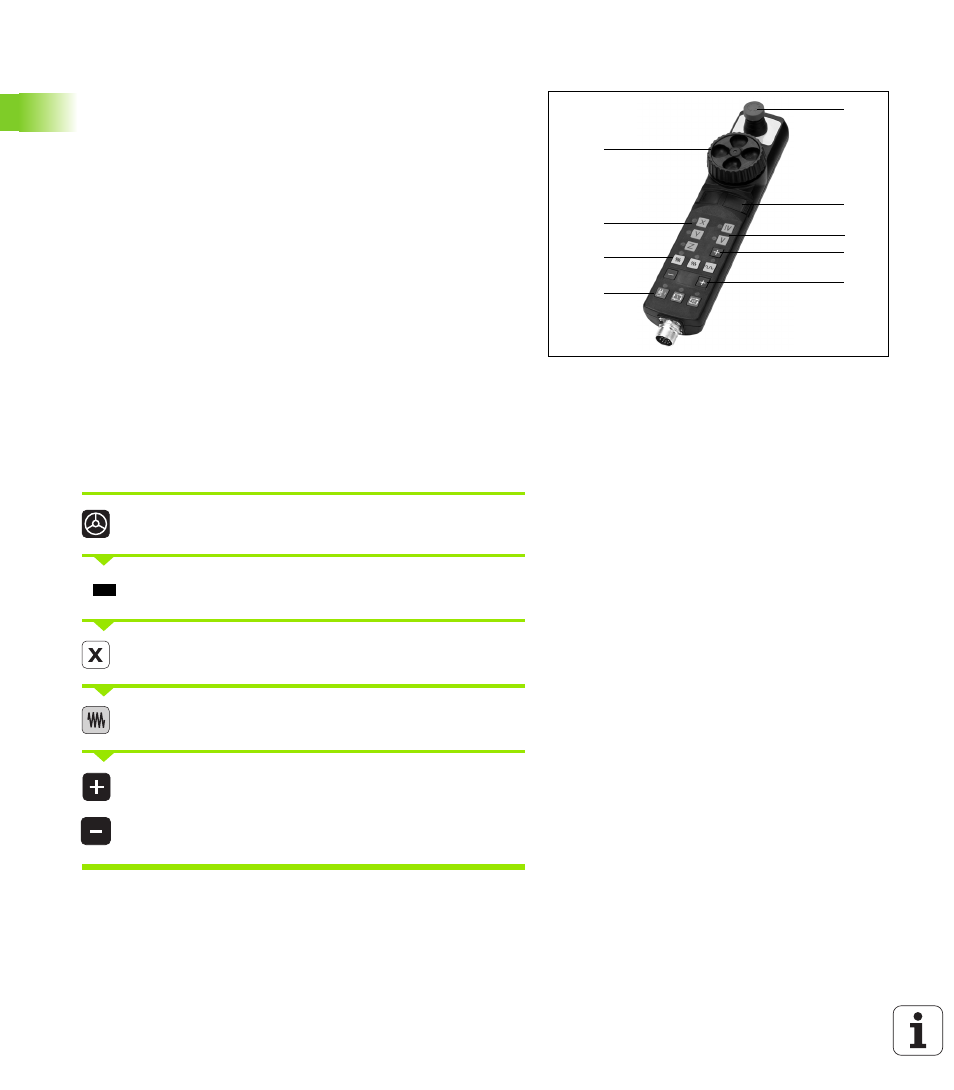

Il volantino HR 410 dispone dei seguenti elementi di comando:
I LED rossi segnalano l'asse e l'avanzamento selezionati.
Lo spostamento con il volantino è possibile con M118 attivo anche
durante l'esecuzione di un programma.
Spostamento
Selezionare la modalità Volantino elettronico
Tenere premuto il tasto di consenso
Selezionare l'asse
Selezionare l'avanzamento
Spostare l'asse attivo in direzione + o -
1 Tasto ARRESTO D'EMERGENZA
2 Volantino
3 Tasti di consenso
4 Tasti per selezione assi
5 Tasto di conferma della posizione reale
6 Tasti per definizione avanzamento (lento, medio, rapido; gli
avanzamenti vengono definiti dal costruttore della macchina)
7 Direzione nella quale il TNC sposta l'asse selezionato
8 Funzioni macchina (vengono definite dal costruttore della
macchina)
2
4
6
8
1
3
4
5
7
oppure
