HEIDENHAIN TNC 320 47
2.4 Impostazione dell'or
igine (senza sist
ema di tastat
ur
a 3D)

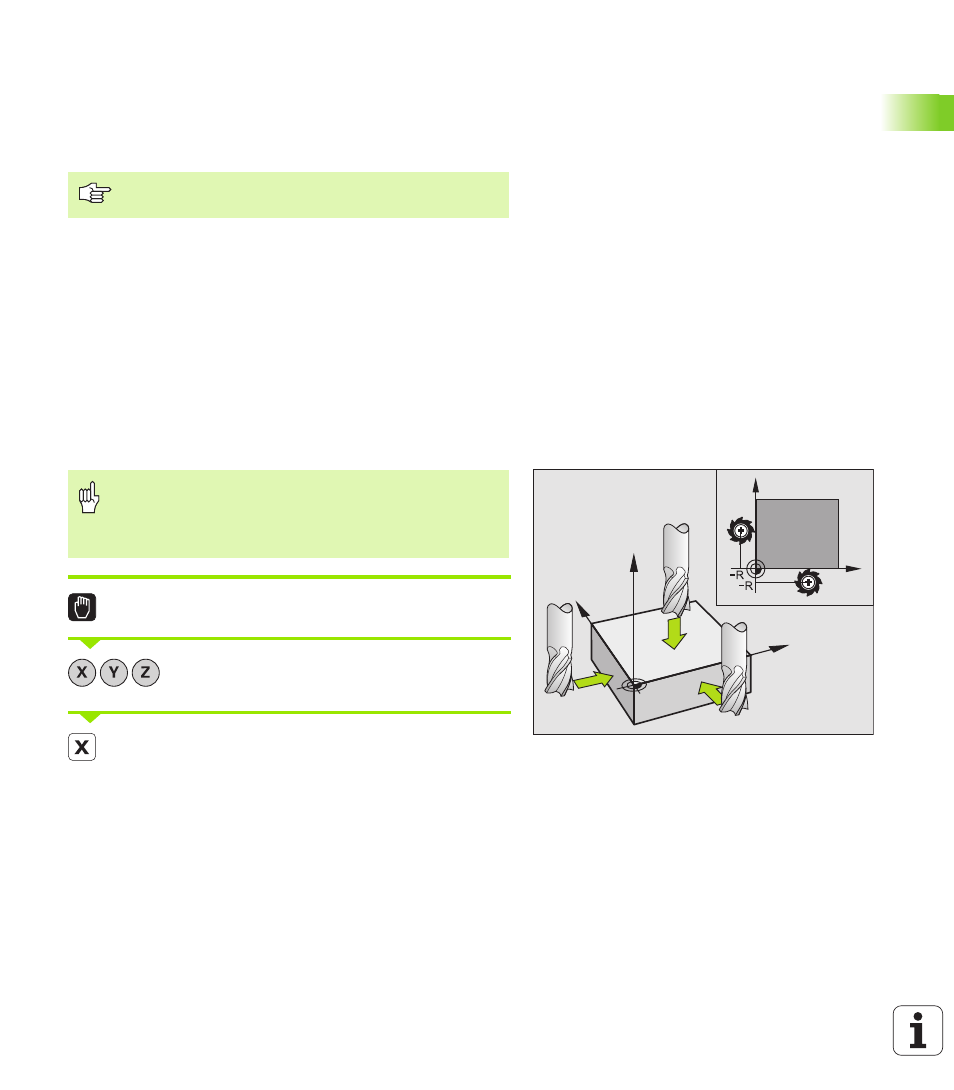

2.4 Impostazione dell'origine
(senza sistema di tastatura 3D)
Avvertenza
Nell’impostazione dell'origine l'indicazione del TNC viene portata sulle
coordinate di una posizione nota del pezzo.
Operazioni preliminari
 Serrare e allineare il pezzo
 Serrare l'utensile zero con raggio noto
 Assicurarsi che il TNC visualizzi le posizioni reali
Impostazione dell’origine con i tasti di
movimentazione assi
Selezionare il modo operativo Funzionamento manuale
Spostare l'utensile con precauzione fino a sfiorare il
pezzo
Selezionare l'asse
Impostazione dell'origine con sistema di tastatura 3D:
vedere il Manuale Cicli di tastatura.
Misura precauzionale
Se la superficie del pezzo non deve essere sfiorata, si
deve sovrapporre un lamierino di spessore d noto. Per
l'origine si dovrà quindi inserire un valore maggiorato di d.
Y
X
Z
X
Y
