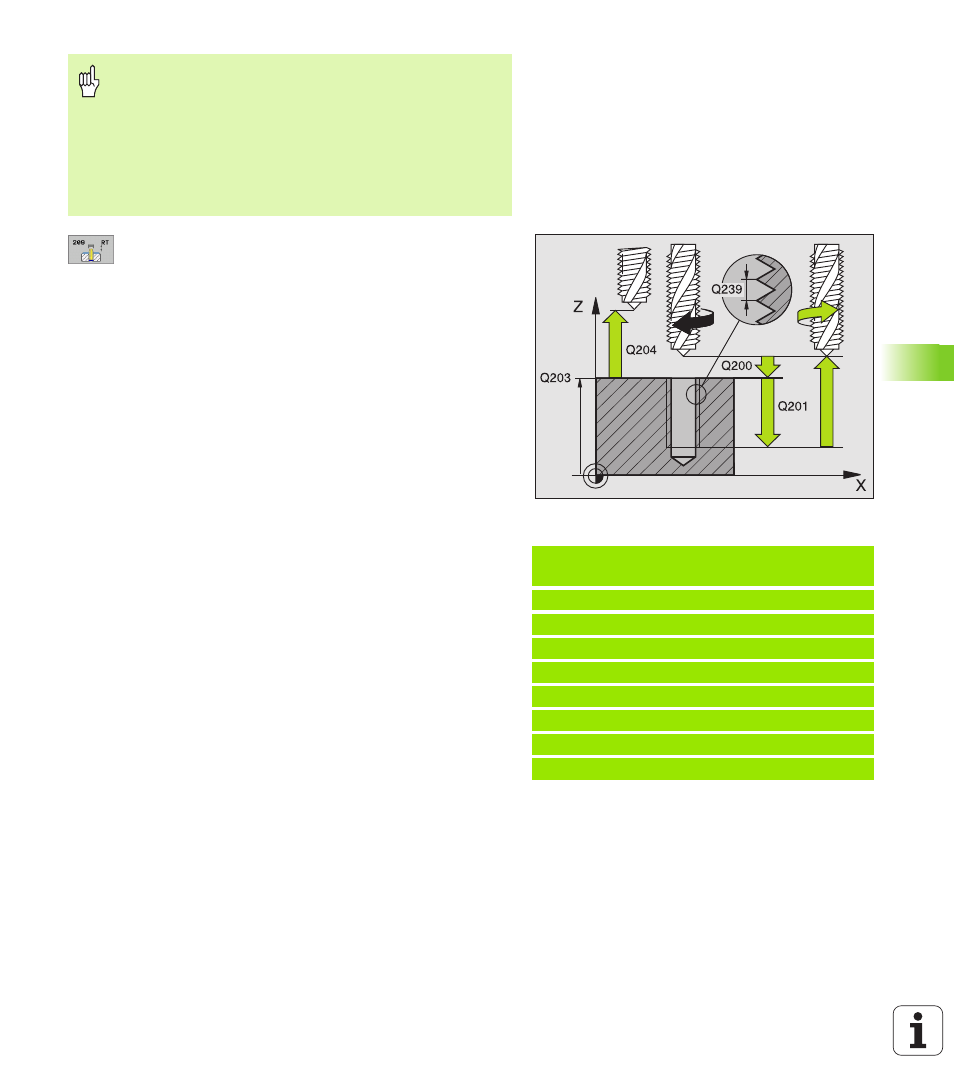

 DISTANZA DI SICUREZZA Q200 (incrementale): distanza
tra la punta dell'utensile (pos. di partenza) e la
superficie del pezzo
 PROFONDITÀ DI MASCHIATURA Q201 (incrementale):
distanza tra la superficie del pezzo e l'estremità della
maschiatura
 Passo Q239:
passo della filettatura. Il segno definisce se si tratta di
una filettatura destrorsa o sinistrorsa:
+= filettatura destrorsa
–= filettatura sinistrorsa
 COORD. SUPERFICIE PEZZO Q203 (assoluto): coordinata
della superficie del pezzo
 2a distanza di sicurezza Q204 (incrementale):
coordinata dell'asse del mandrino che esclude una
collisione tra l'utensile e il pezzo (il dispositivo di
serraggio)
 PROFONDITÀ FORO FINO A ROTTURA TRUCIOLO Q257
(incrementale): accostamento dopo che il TNC ha
eseguito una rottura truciolo
 Ritorno con rottura truciolo Q256: il TNC
moltiplica il passo Q239 con il valore impostato e, alla
rottura del truciolo, ritira l'utensile per il valore
calcolato. Se si introduce Q256 = 0 il TNC estrae
l'utensile completamente per scaricare il truciolo,
portandolo alla distanza di sicurezza
 Angolo di orientamento del mandrino Q336
(assoluto): angolo sul quale il TNC posiziona l'utensile
prima dell'operazione di maschiatura. In tal modo è
possibile all'occorrenza riprendere la maschiatura
Disimpegno in un'interruzione del programma
Premendo durante la maschiatura il tasto esterno di STOP, il TNC
visualizzerà il softkey OPERAZ. MANUALE. Premendo il softkey
OPERAZ. MANUALE l'utensile può essere disimpegnato da
programma. Per questo disimpegno controllato azionare il tasto
esterno di movimento positivo dell'asse mandrino attivo.
Con il parametro macchina displayDepthErr si imposta se
il TNC deve emettere un messaggio d’errore (on) oppure
no (off) se viene inserita una profondità positiva.
Attenzione Pericolo di collisioni!
Tenere presente che con profondità inserita positiva il
TNC inverte il calcolo del preposizionamento. Quindi
l’utensile si sposta in rapido nell’asse utensile fino alla
distanza di sicurezza sotto la superficie del pezzo!
Esempio: Blocchi NC
26 CYCL DEF 209 ROTT. TRUCIOLO IN
MASCHIATURA
Q200=2 ;DIST. DI SICUREZZA
Q201=-20 ;PROFONDITÀ
Q239=+1 ;PASSO FILETTATURA
Q203=+25 ;COOR. SUPERF.
Q204=50 ;2A DIST. DI SICUREZZA
Q257=5 ;PROF. ROTT. TRUCIOLO
Q256=+25 ;INV. CON ROTT. TRUC.
Q336=50 ;ANGOLO MANDRINO
