13.4 Impostazione dell'or
igine con sist
emi di tastat
ur
a 3D
13.4 Impostazione dell'origine con
sistemi di tastatura 3D
Introduzione
Le funzioni per l’impostazione dell'origine sul pezzo allineato vengono
selezionate con i seguenti softkey:
„ Impostazione origine in un asse qualsiasi con TASTARE POS
„ Impostazione di uno spigolo quale origine con TASTARE P
„ Impostazione del centro cerchio quale origine con TASTARE CC
Impostazione dell'origine in un asse qualsiasi

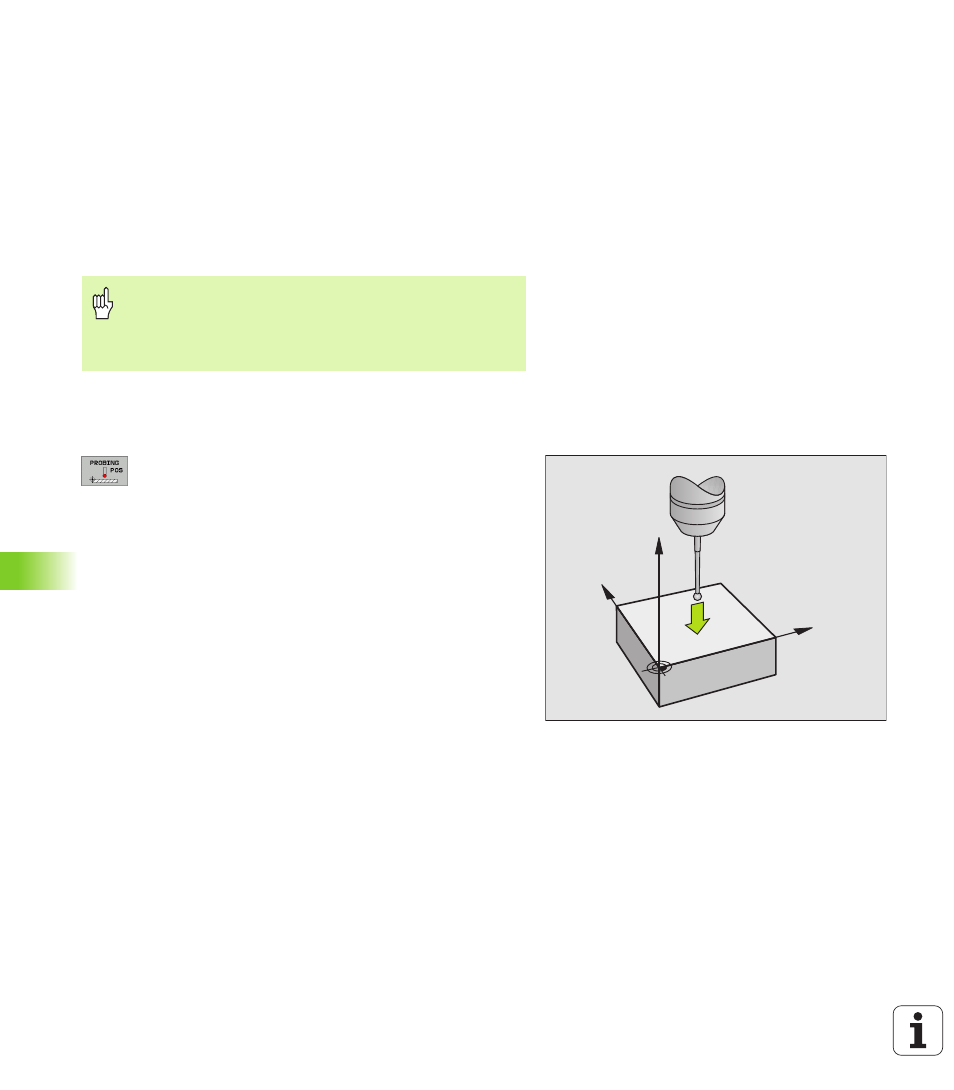

(vedere figura a destra)
 Selezione della funzione di tastatura: premere il
softkey TASTARE POS
 Posizionare il tastatore vicino al punto da tastare
 Selezionare la direzione di tastatura e l'asse per i quali
viene impostata l'origine, p.es. tastatura di Z in
direzione Z–: eseguire la selezione mediante softkey
 Tastatura: premere il tasto esterno di START
 Origine : inserire la coordinata nominale (p. es. 0),
confermare con il softkey IMPOSTAZIONE ORIGINE
 Conclusione della funzione di tastatura: premere END
Tenere presente che mentre è attivo uno spostamento di
origine il TNC riferisce sempre il valore tastato al Preset
attivo (ovvero all’ultima origine impostata nel modo
operativo manuale), anche se nell’indicazione di posizione
lo spostamento di origine viene calcolato.
Y
X
Z
