HEIDENHAIN TNC 320 213
8.2 Cicli di f
o
ra
tu
ra
, masc
hiat
ur
a e fr
esat
ur
a di filet
tat
ur
e

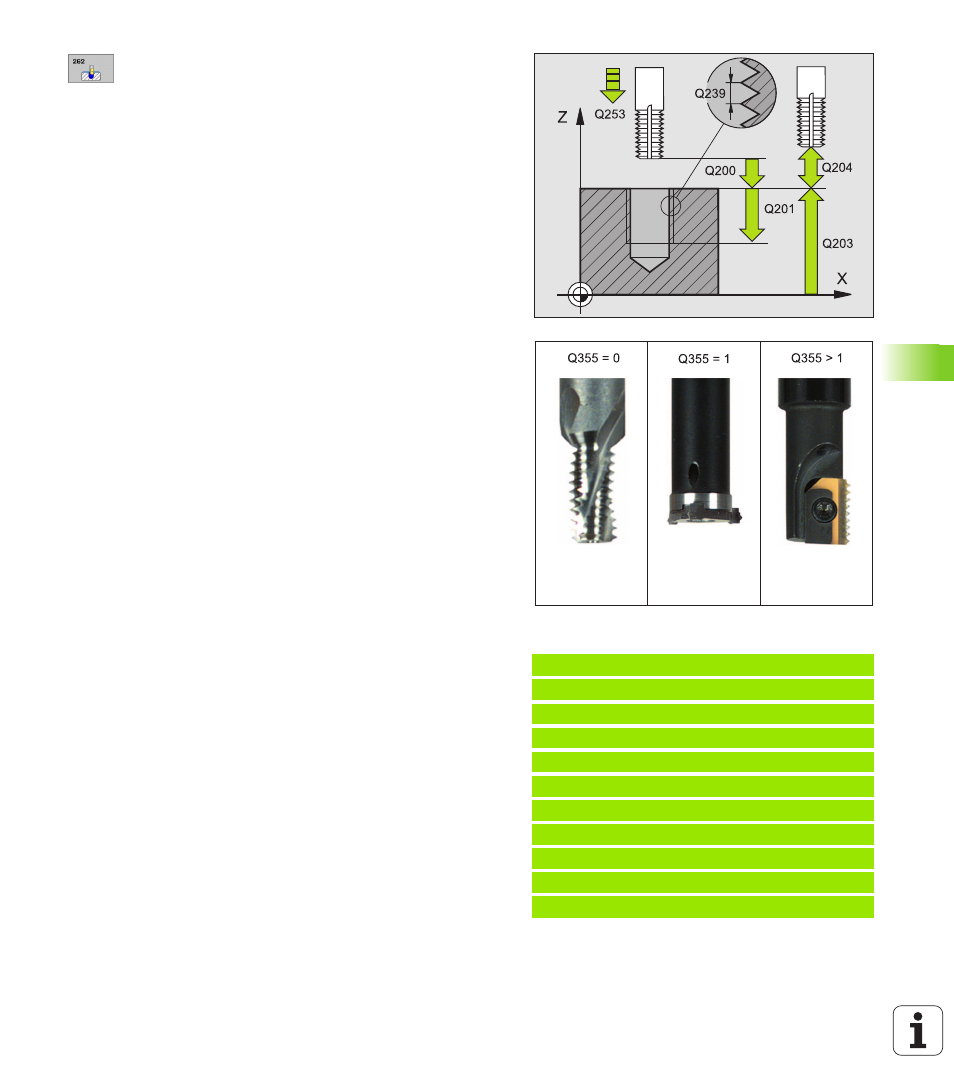

 Diametro nominale Q335: diametro della filettatura
 Passo della filettatura Q239: passo della
filettatura. Il segno definisce se si tratta di una
filettatura destrorsa o sinistrorsa:
+ = filettatura destrorsa
– = filettatura sinistrorsa
 Profondità di filettatura Q201 (incrementale):
distanza tra la superficie del pezzo e il fondo della
filettatura
 Ripresa Q355: numero dei filetti di cui viene spostato
l'utensile (vedere figura a destra in basso):
0 = linea elicoidale di 360° fino alla profondità di
filettatura
1 = traiettoria elicoidale continua su tutta la lunghezza
della filettatura
>1 = più traiettorie elicoidali con accostamento e
distacco, tra le quali il TNC sposta l'utensile di Q355
volte il passo
 AVANZ. AVVICINAMENTO Q253: velocità di spostamento
dell'utensile durante la penetrazione nel pezzo e
l'estrazione dal pezzo in mm/min
 TIPO DI FRESATURA Q351: tipo della lavorazione di
fresatura con M03
+1 = concorde
–1 = discorde
 DISTANZA DI SICUREZZA Q200 (incrementale): distanza
tra la punta dell’utensile e la superficie del pezzo
 COORD. SUPERFICIE PEZZO Q203 (assoluto): coordinata
della superficie del pezzo
 2a distanza di sicurezza Q204 (incrementale):
coordinata dell'asse del mandrino che esclude una
collisione tra l'utensile e il pezzo (il dispositivo di
serraggio)
 AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell’utensile durante la fresatura in mm/
min
Esempio: Blocchi NC
25 CYCL DEF 262 FRESATURA DI FILETTATURE
Q335=10 ;DIAMETRO NOM.
Q239=+1.5 ;PASSO
Q201=-20 ;PROF. DI FILETTATURA
Q355=0 ;RIPRESA
Q253=750 ;AVANZ. AVVICIN.
Q351=+1 ;TIPO DI FRESATURA
Q200=2 ;DIST. DI SICUREZZA
Q203=+30 ;COOR. SUPERF.
Q204=50 ;2A DIST. DI SICUREZZA
Q207=500 ;AVANZ. FRESATURA
