HEIDENHAIN TNC 320 239
8.3 Cicli per la fr
esat
ur
a di tasc
he, isole e scanalat
ur
e

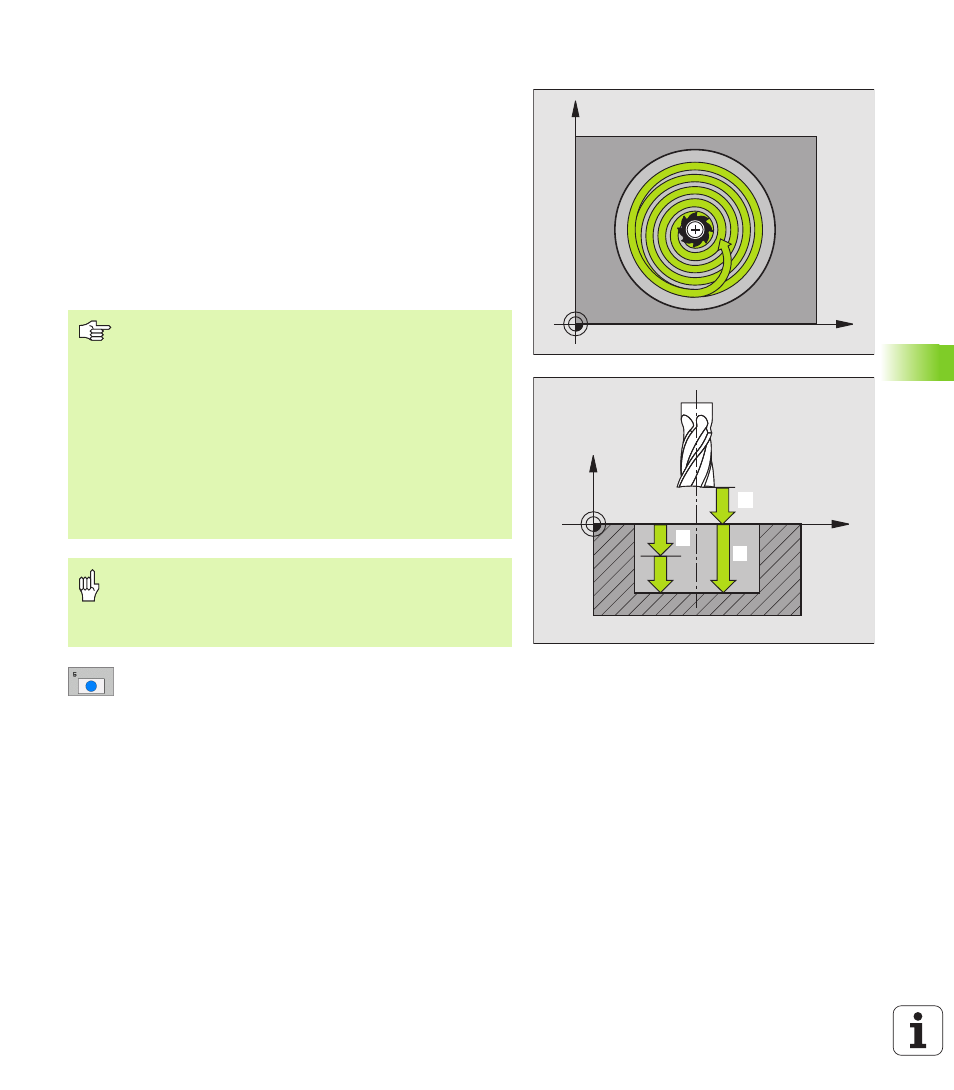

TASCA CIRCOLARE (Ciclo 5)
I cicli 1, 2, 3, 4, 5, 17, 18 si trovano nel gruppo di cicli Cicli speciali.
Selezionare nel secondo livello softkey il softkey OLD CYCLS.
1 L'utensile penetra nel pezzo dalla posizione di partenza (centro
della tasca) e si porta alla prima PROFONDITÀ DI
ACCOSTAMENTO
2 Successivamente l'utensile descrive con l'AVANZAMENTO F la
traiettoria a spirale illustrata nella figura di fianco; per
l'accostamento laterale k, vedere "FRESATURE DI TASCHE (Ciclo
4)", pag. 233
3 Questa procedura si ripete fino al raggiungimento della
PROFONDITÀ
4 Alla fine del ciclo il TNC riporta l'utensile alla posizione di partenza
 DISTANZA DI SICUREZZA 1 (incrementale): distanza tra
la punta dell'utensile (pos. di partenza) e la superficie
del pezzo
 PROFONDITÀ DI FRESATURA 2 : distanza tra la superficie
del pezzo e il fondo della tasca
 PROFONDITÀ DI ACCOSTAMENTO 3 (incrementale): quota
di accostamento dell’utensile. Il TNC si porta in un
unico passo fino alla PROFONDITÀ quando:
„ PROFONDITÀ DI ACCOSTAMENTO e
PROFONDITÀ sono uguali
„ la PROFONDITÀ DI ACCOSTAMENTO è maggiore
della PROFONDITÀ
X
Y
X
Z
1 1
1 2
1 3
Da osservare prima della programmazione
Utilizzare frese con tagliente frontale a taglio centrale (DIN
844) o eseguire una foratura preliminare al centro della
tasca.
Preposizionare nel centro della tasca con R0.
Programmare l'istruzione di posizionamento del punto di
partenza nell'asse del mandrino (DISTANZA DI SICUREZZA
sopra la superficie del pezzo).
Il segno del parametro ciclo "Profondità" determina la
direzione della lavorazione. Se si programma Profondità = 0
il TNC non esegue il ciclo.
Con il parametro macchina displayDepthErr si imposta se
il TNC deve emettere un messaggio d’errore (on) oppure
no (off) se viene inserita una profondità positiva.
Attenzione Pericolo di collisioni!
