144 6 Programmazione: Programmazione profili
6.5 T
raiet
to
ri
e – Coor
dinat
e
polar
i
In caso di lavorazione di oltre 16 filetti:

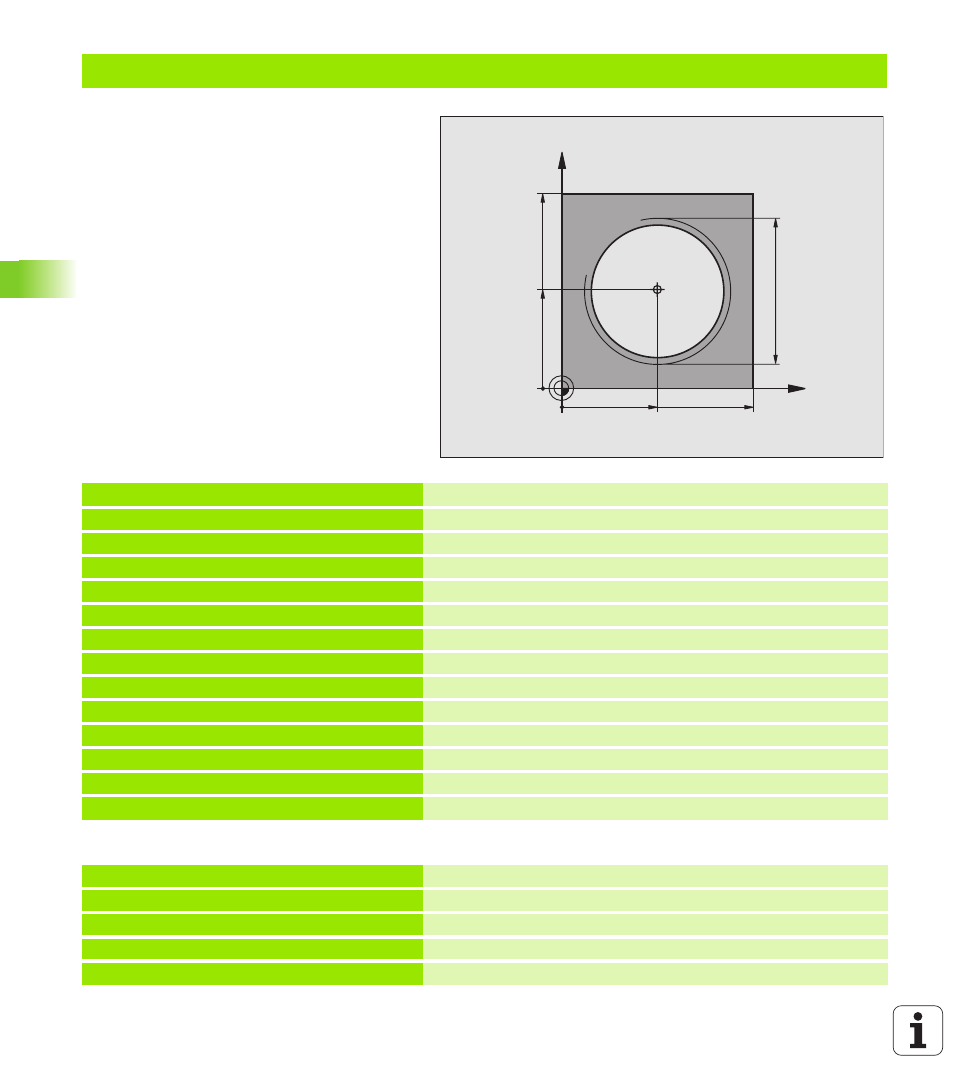

Esempio: traiettoria elicoidale
0 BEGIN PGM HELIX MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Definizione pezzo grezzo
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+5 Definizione utensile
4 TOOL CALL 1 Z S1400 Chiamata utensile
5 L Z+250 R0 FMAX Disimpegno utensile
6 L X+50 Y+50 R0 FMAX Preposizionamento utensile
7 CC Conferma dell'ultima posizione programmata quale polo
8 L Z-12.75 R0 F1000 M3 Posizionamento alla profondità di lavorazione
9 APPR PCT PR+32 PA-182 CCA180 R+2 RL F100 Avvicinamento al profilo su un cerchio con raccordo tangenziale
10 CP IPA+3240 IZ+13.5 DR+ F200 Percorso elicoidale
11 DEP CT CCA180 R+2 Distacco dal profilo su un cerchio con raccordo tangenziale
12 L Z+250 R0 FMAX M2 Disimpegno utensile, fine programma
13 END PGM HELIX MM
X
Y
50
50
CC
100
100
M64 x 1,5
...
8 L Z-12.75 R0 F1000
9 APPR PCT PR+32 PA-180 CCA180 R+2 RL F100
10 LBL 1 Inizio della ripetizione dei blocchi di programma
11 CP IPA+360 IZ+1.5 DR+ F200 Inserimento diretto del passo quale valore IZ
