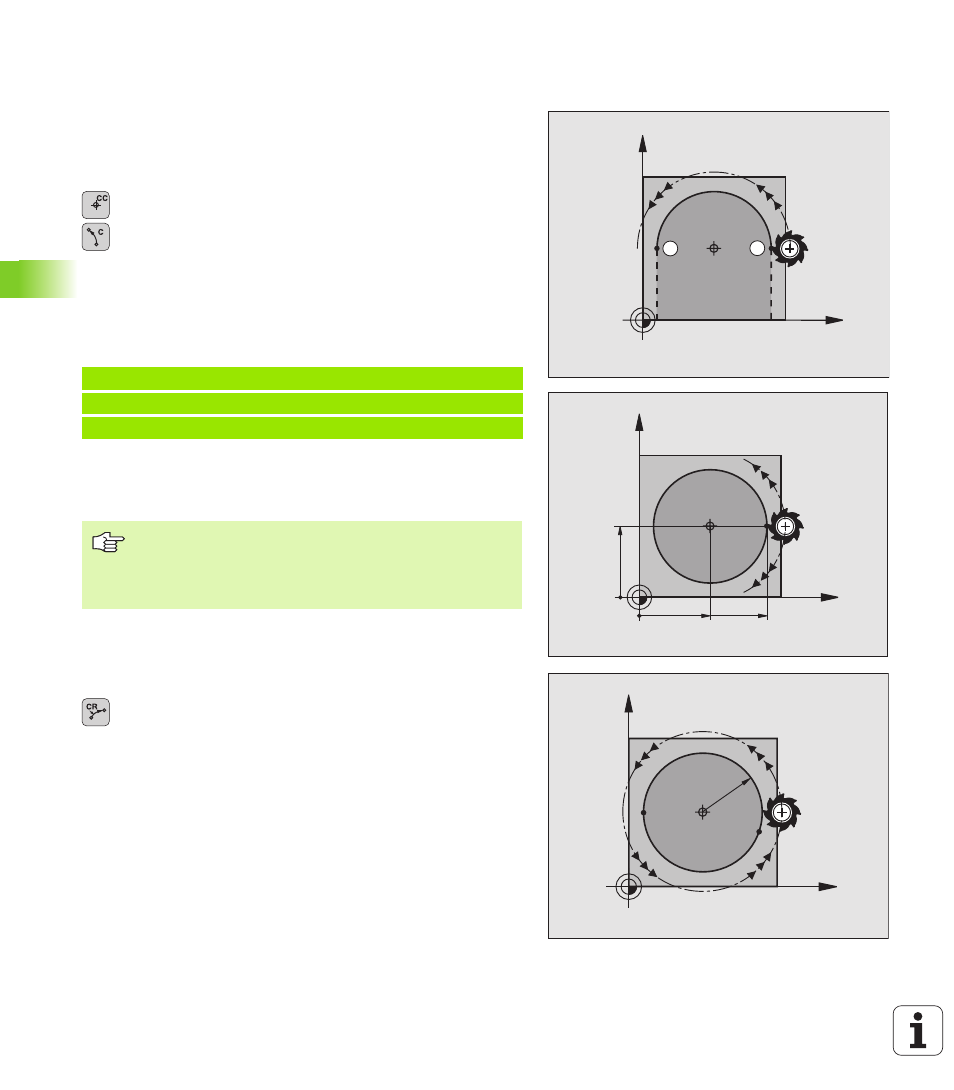

Traiettoria circolare C intorno al centro del
cerchio CC
Il centro del cerchio CC deve essere definito prima di programmare la
traiettoria circolare C. L'ultima posizione dell'utensile programmata
prima del blocco C è il punto di partenza della traiettoria circolare.
 Portare l'utensile sul punto di partenza della traiettoria circolare
 Coordinate del centro del cerchio
 Coordinate del punto finale dell'arco di cerchio
 Senso di rotazione DR
Se necessario:
 avanzamento F
 Funzione ausiliaria M
Blocchi esplicativi NC
Cerchio pieno
Per il cerchio pieno occorre programmare per il punto finale le stesse
coordinate del punto di partenza.
Traiettoria circolare CR con raggio prestabilito
L'utensile si sposta su una traiettoria circolare avente il raggio R.
 Coordinate del punto finale dell'arco di cerchio
 Raggio R
Attenzione: il segno definisce la grandezza dell'arco di
cerchio!
 Senso di rotazione DR
Attenzione: il segno definisce se la curvatura è
concava o convessa!
Se necessario:
 Funzione ausiliaria M
 avanzamento F
5 CC X+25 Y+25
6 L X+45 Y+25 RR F200 M3
7 C X+45 Y+25 DR+
Il punto di partenza e il punto finale del movimento
circolare devono trovarsi sulla traiettoria circolare.
Tolleranza di inserimento: fino a 0,016 mm (definibile
tramite il parametro macchina "circleDeviation")
