450 13 Cicli di tastatura nei modi operativi MANUALE e VOLANTINO ELETTRONICO
13.4 Impostazione dell'or
igine con sist
emi di tastat
ur
a 3D

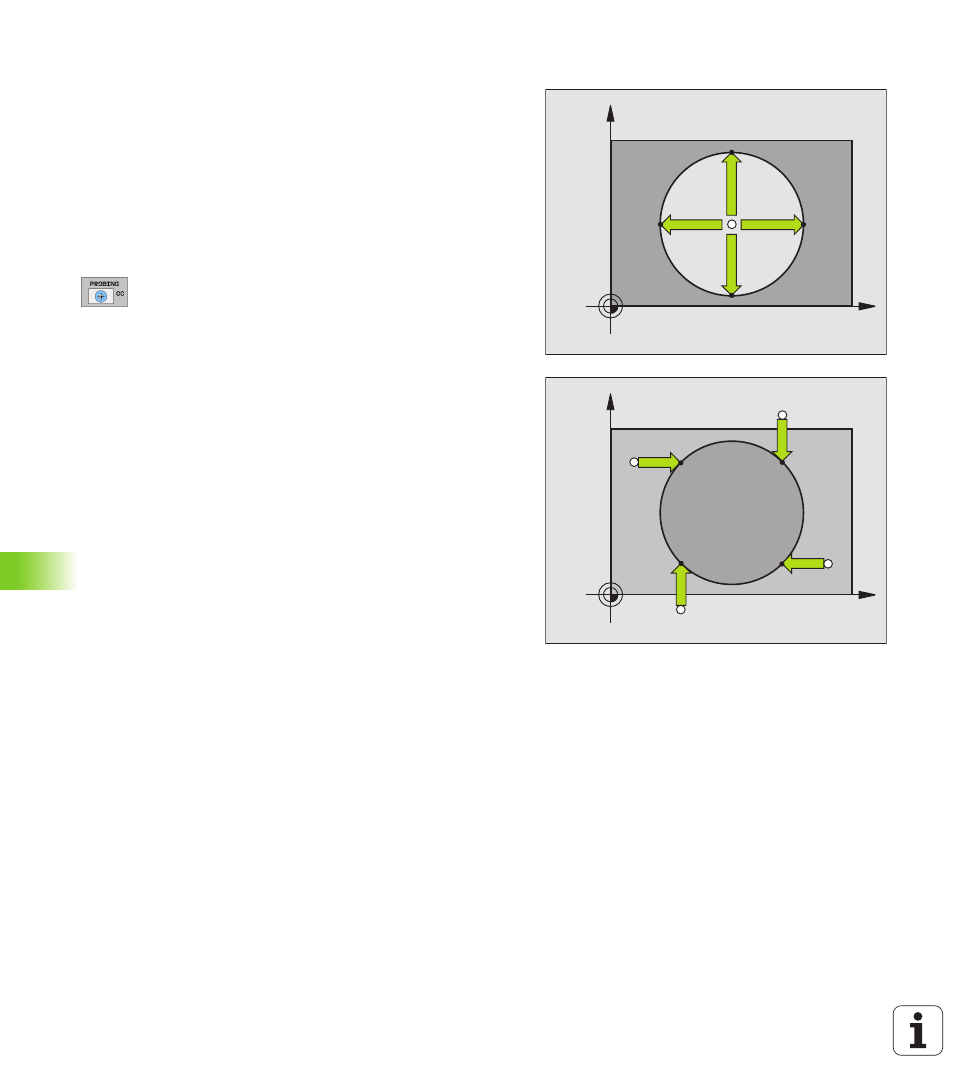

Centro del cerchio quale origine
I centri di fori, tasche circolari, cilindri pieni, perni, isole circolari ecc.
possono essere definiti quali origine.
Cerchio interno:
Il TNC tasta automaticamente la parete circolare interna nelle 4
direzioni assiali.
In caso di cerchi interrotti (archi di cerchio) la scelta della direzione di
tastatura è libera.
 Posizionare la sfera di tastatura approssimativamente al centro del
cerchio
 Selezione della funzione di tastatura: premere il
softkey TASTARE CC
 Tastatura: premere 4 volte il tasto esterno di START. Il
tastatore tasterà uno dopo l'altro 4 punti sulla parete
circolare interna
 Origine : inserire nella finestra di menu le due
coordinate del centro del cerchio, confermare con il
softkey IMPOSTAZIONE ORIGINE
 Conclusione della funzione di tastatura: premere END
Cerchio esterno:
 Posizionare la sfera di tastatura all’esterno del cerchio, vicino al
primo punto da tastare
 Selezione direzione di tastatura: mediante il relativo softkey
 Tastatura: premere il tasto esterno di START
 Ripetere la tastatura per i restanti 3 punti. V. fig. in basso a destra
 Origine : inserire le coordinate dell'origine, confermare con il softkey
IMPOSTAZIONE ORIGINE
 Conclusione della funzione di tastatura: premere END
A tastatura terminata il TNC visualizzerà le coordinate attuali del centro
del cerchio e il raggio del cerchio PR.
X
Y
X+ X–
Y+
Y–
X
Y
X+
X–
Y+
Y–
