50 3 Posizionamento con inserimento manuale
3.1 Pr
ogr
a
mmazione ed esecuz
ione di la
v
o
ra
zioni semplici
3.1 Programmazione ed
esecuzione di lavorazioni
semplici
Per le lavorazioni semplici o il preposizionamento dell'utensile è adatta
la modalità Introduzione manuale dati, In questo modo operativo è
possibile introdurre un breve programma nel formato testo in chiaro
HEIDENHAIN e farlo eseguire direttamente. Possono essere chiamati
anche i cicli del TNC. Il programma viene memorizzato nel file $MDI.
La modalità Introduzione manuale dati consente anche l'attivazione
della visualizzazione di stato supplementare.
Impiego di Introduzione manuale dati
Selezionare la modalità Introduzione manuale dati.
Programmare il file $MDI secondo necessità
Avviare l'esecuzione del programma: tasto esterno
START

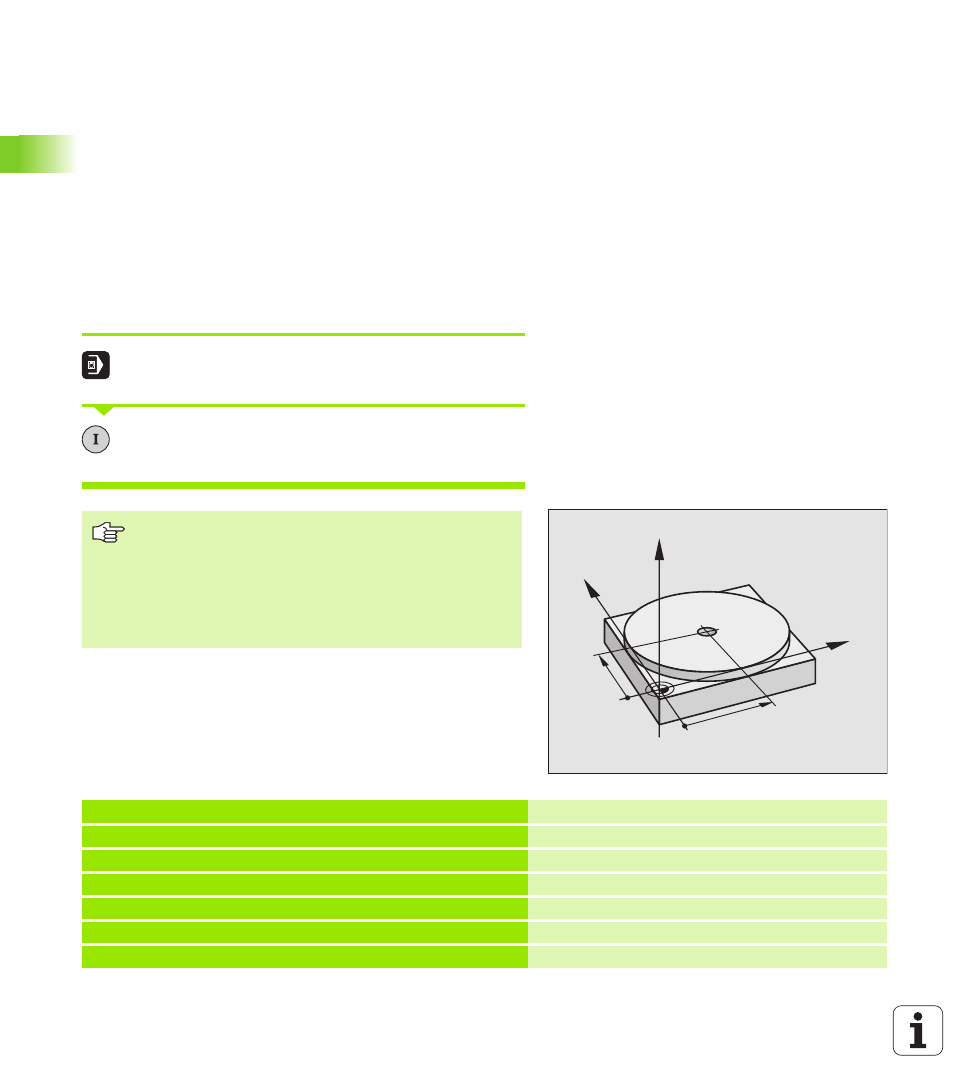

Esempio 1
In un singolo pezzo deve essere praticato un foro di 20 mm. Dopo il
serraggio del pezzo, l'allineamento e l'impostazione dell'origine il foro
può essere programmato con poche righe di programma.
Per prima cosa l'utensile viene preposizionato con blocchi L (rette)
sopra il pezzo, ad una distanza di sicurezza di 5 mm sopra il foro. In
seguito viene eseguito il foro con il ciclo 1 FORATURA PROFONDA.
Limitazione
La programmazione libera dei profili FK, la grafica di
programmazione, la grafica di esecuzione programmi, i
sottoprogrammi, le ripetizione di blocchi di programma e
la correzione della traiettoria non sono disponibili. Il file
$MDI non deve contenere alcuna chiamata di programma
(PGM CALL).
Y
X
Z
50
50
0 BEGIN PGM $MDI MM
1 TOOL DEF 1 L+0 R+5 Definizione utensile: utensile zero, raggio 5
2 TOOL CALL 1 Z S2000 Chiamata utensile: asse utensile Z,
numero giri mandrino 2000 giri/min
3 L Z+200 R0 FMAX Disimpegno utensile (F MAX = rapido)
4 L X+50 Y+50 R0 FMAX M3 Posizionamento ut. con F MAX sopra il foro,
mandrino ON
